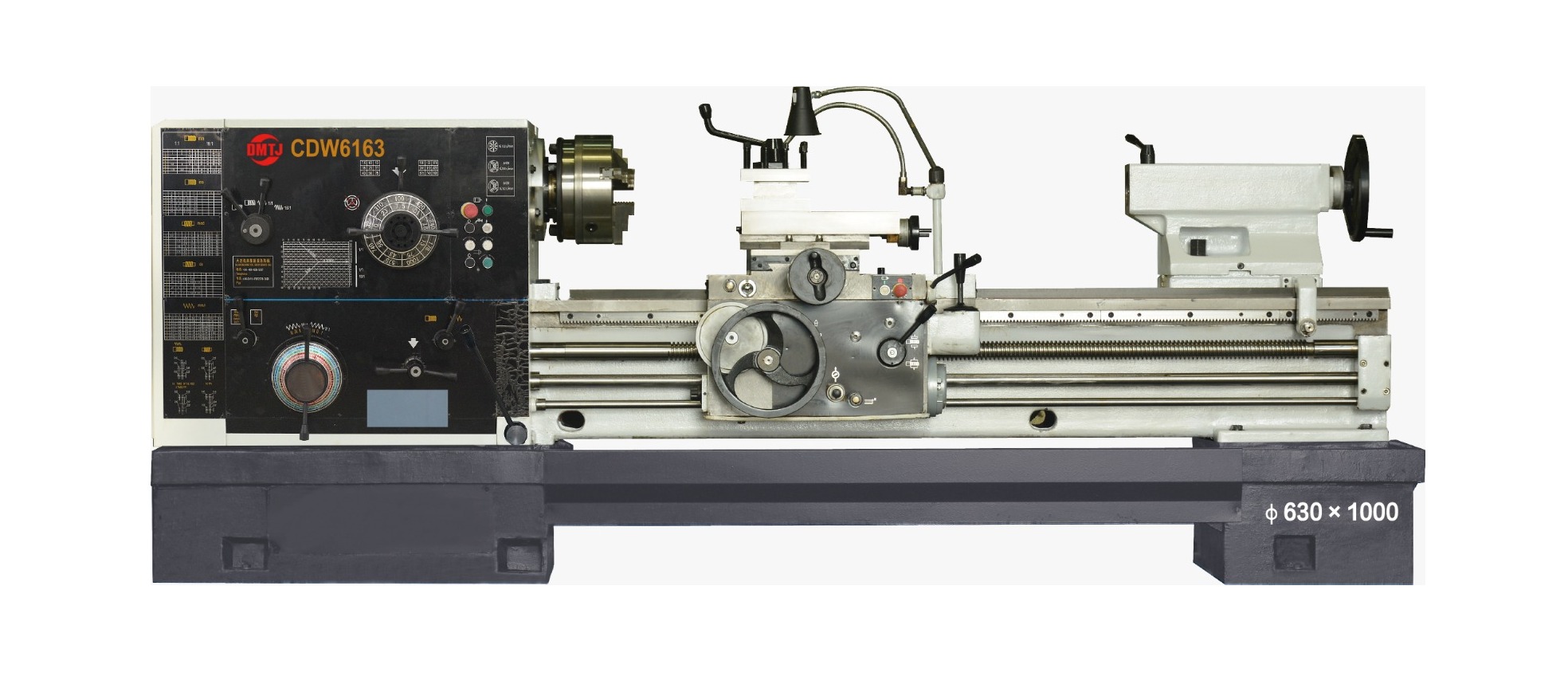

Модельный ряд CDW 6163/6263/6180/6280/61100/62100
Универсальные токарно-винторезные станки предназначены для выполнения различной токарной обработки деталей малых и средних размеров. Широко применяются в машиностроении при мелкосерийном и единичном производстве деталей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметры |
Ед. изм. |
CDW6163 |
CDW6263 |
CDW6180 |
CDW6280 |
CDW61100 |
CDW62100 |
|
Макс. диаметр обработки над станиной |
мм |
630 |
800 |
1000 |
|||
|
Макс. диаметр обработки над суппортом |
мм |
350 |
480 |
710 |
|||
|
Макс. длина детали в центрах (РМЦ) |
мм |
1000/1500/2000/3000/4000/5000/6000/8000 |
|||||
|
Макс. диаметр детали над выемкой |
мм |
- |
800 |
- |
1000 |
- |
1250 |
|
Макс. длина обработки детали над выемкой |
мм |
- |
350 |
- |
350 |
- |
350 |
|
Макс. вес детали в центрах |
кг |
4000 |
|||||
|
Сквозное отверстие шпинделя |
мм |
100 (доп. опция 130) |
|||||
|
Диапазон скоростей шпинделя |
об/мин |
7,5-1000 |
|||||
|
Диаметр 3х кулачкового патрона |
мм |
315 |
400 |
400 |
|||
|
Диапазон продольных подач |
мм/об |
0,1-24,3 |
|||||
|
Диапазон поперечных подач |
мм/об |
0,025-1,5 |
|||||
|
Продольный ход резцедержателя |
мм |
200 |
|||||
|
Диаметр пиноли задней бабки |
мм |
100 |
|||||
|
Ход пиноли задней бабки |
мм |
250 |
|||||
|
Размер инструмента |
мм |
30х30 |
|||||
|
Мощность главного двигателя |
кВт |
11 (доп. опция 15) |
|||||
|
Габаритные размеры (ДхШхВ) |
мм |
3180х1340х1830 (1500) |
3180х1380х1830 (1500) |
3180х1460х1830 (1500) |
|||
|
Масса |
кг |
4050/4350/4650/5150/5950/6650/7450/9500 |
4250/4550/4850/5350/6600/7300/7850/9850 |
4500/4800/5100/5600/6950/7450/8550/11250 |
|||
