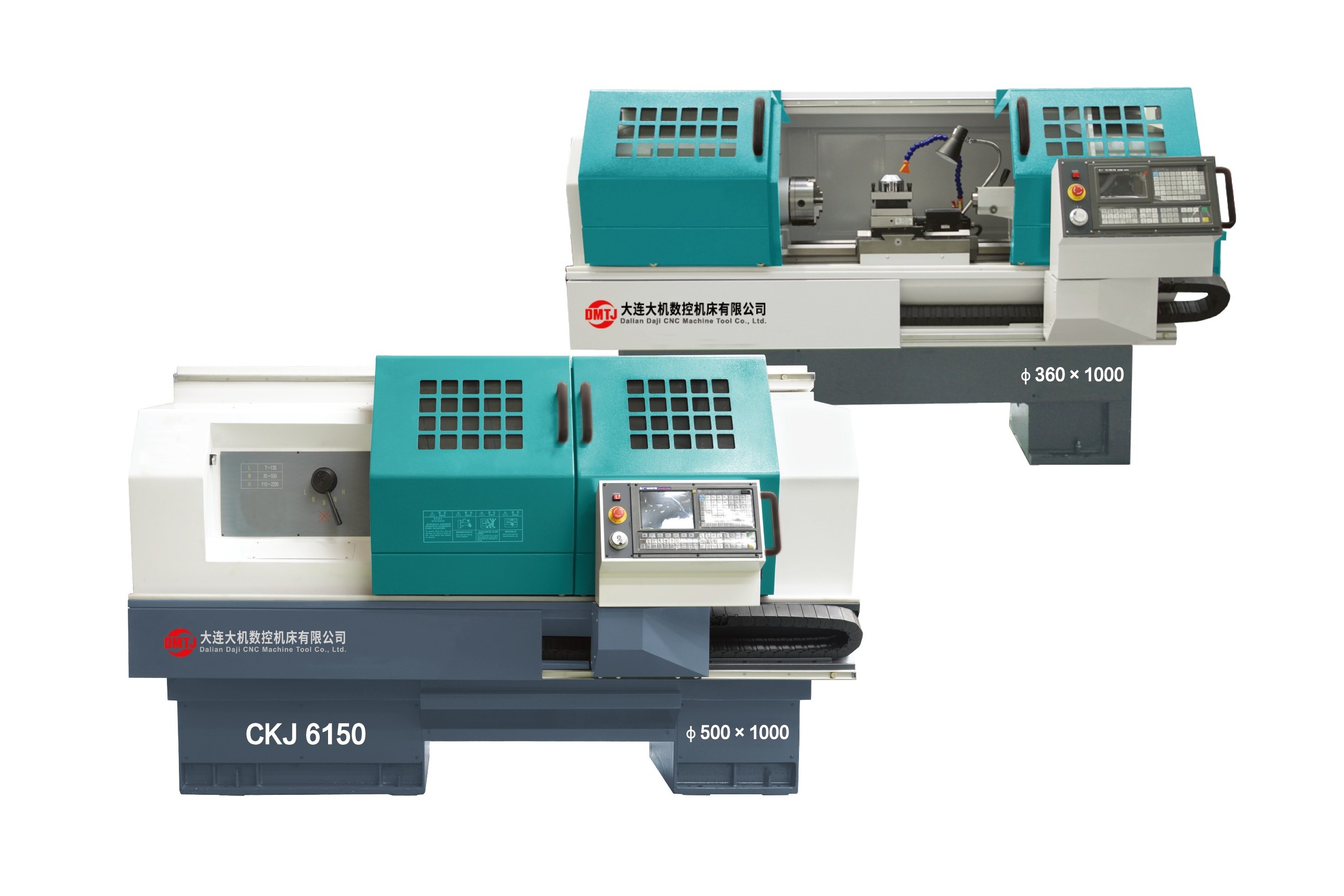

Модельный ряд CKJ6136/40/50
Высокоэффективные горизонтальные токарные станки с ЧПУ предназначены для скоростной контурной механической обработки металла. Широко применяются в машиностроении при мелко и среднесерийном производстве деталей. Благодаря системе ЧПУ, управление станком возможно как автоматическое, так и ручное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
CKJ6136 |
CKJ6140 |
CKJ6150 |
||
|
Макс. диаметр обработки над станиной |
мм |
360 |
400 |
500 |
||
|
Макс. диаметр обработки над суппортом |
мм |
180 |
200 |
280 |
||
|
Макс. длина детали (РМЦ) |
мм |
750/1000 |
750/1000 |
750/1000/1500/2000 |
||
|
Макс. длина обработки детали |
мм |
580/830 |
580/830 |
690/930/1430/1930 |
||
|
Сквозное отверстие шпинделя |
мм |
48 |
82 |
|||
|
Диапазон скоростей шпинделя |
об/мин |
32-2000 |
45-2000 |
|||
|
Макс. перемещение по оси Х |
мм |
230 |
240 |
280 |
||
|
Макс. перемещение по оси Z |
мм |
580/830 |
580/830 |
685/935/1435/1935 |
||
|
Ускоренная скорость перемещения X/Z |
м/мин |
4/6 |
4/6 |
4,8 |
||
|
Диаметр пиноли задней бабки |
мм |
63 |
75 |
|||
|
Ход пиноли задней бабки |
мм |
140 |
150 |
|||
|
Размер инструмента |
мм |
20х20 |
25х25 |
|||
|
Система ЧПУ |
|
Siemens 808D |
||||
|
Мощность главного двигателя |
кВт |
4,5 |
6,5 |
|||
|
Габаритные размеры (ДхШхВ) |
мм |
2300х148х1520 (750) 2550х1480х1520(1000) |
2300х1480х1520 (750) 2550х1480х1520 (1000) |
2580х1750х1620 (750) 2830х1750х1620 (1000) 3300х1750х1620 (1500) 3830х1750х1620 (2000) |
||
|
Масса |
кг |
1800/1950 |
1800/1950 |
2550/2600/2700/2800 |
||
