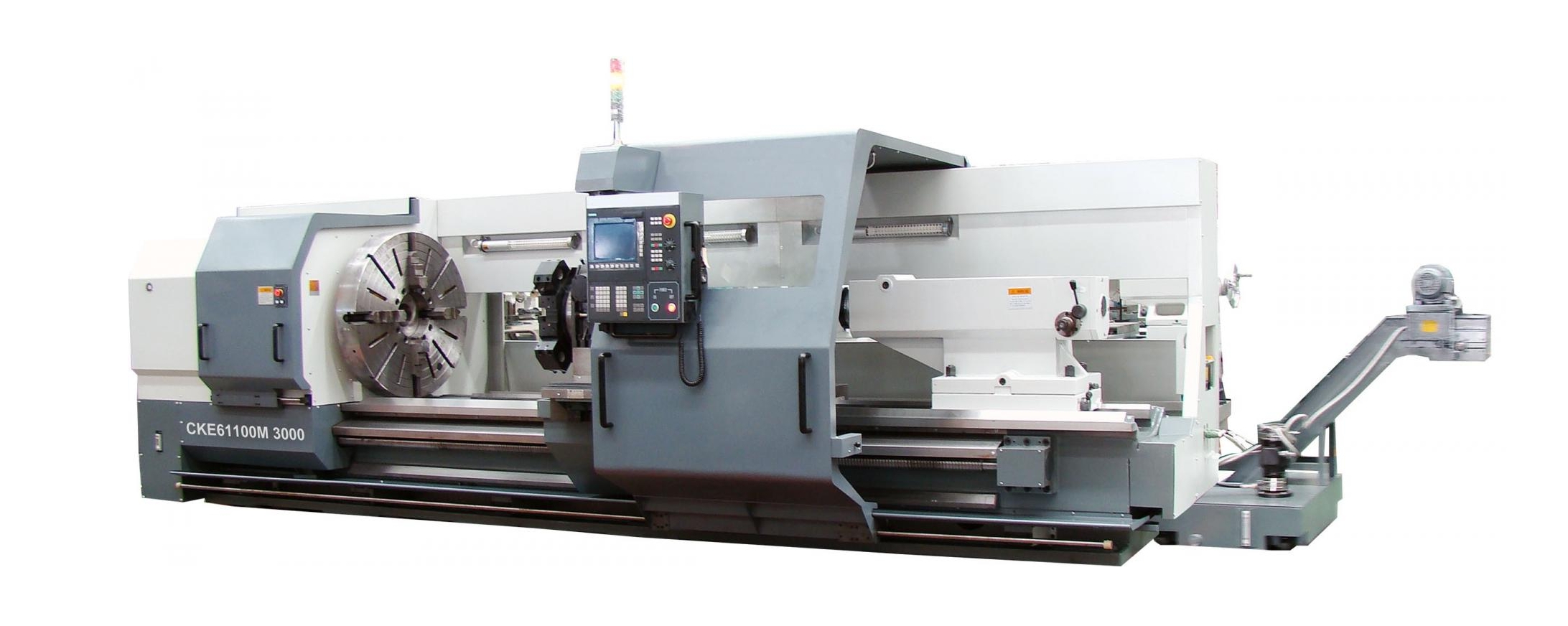

Модельный ряд CKW61100M/61125M/61160M
Тяжелые горизонтальные токарные станки с ЧПУ предназначены для контурной обработки деталей средних и больших размеров. Широко применяются в машиностроении при мелкосерийном и единичном производстве деталей. Благодаря системе ЧПУ, управление станком возможно как автоматическое, так и ручное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
CKW61100M |
CKW61125M |
CKW61160M |
|
Макс. диаметр обработки над станиной |
мм |
1000 |
1250 |
1600 |
|
Макс. диаметр обработки над суппортом |
мм |
630 |
880 |
1230 |
|
Макс. длина детали (РМЦ) |
мм |
1500/2000/3000/4000/5000/6000/8000 |
||
|
Макс. длина обработки в центрах |
мм |
1400/1900/2900/3900/4900/5900/7900 |
||
|
Диаметр отверстие шпинделя |
мм |
130 |
||
|
Диапазон скорости вращения шпинделя |
об/мин |
5-500 |
2-315 |
2-280 |
|
Диаметр патрона |
мм |
800 |
1000 |
1250 |
|
Макс. перемещение по оси Х |
мм |
520 |
640 |
820 |
|
Макс. перемещение по оси Z |
мм |
1500/2000/3000/4000/5000/6000/8000 |
||
|
Ускоренное перемещение X/Z |
м/мин |
6/8 |
||
|
Диаметр пиноли задней бабки |
мм |
200 |
||
|
Ход пиноли задней бабки |
мм |
300 |
||
|
Размер инструмента |
мм |
40х40 |
||
|
Система ЧПУ |
|
Siemens/Fanuc |
||
|
Направляющие |
|
Скольжения |
||
|
Мощность главного двигателя |
кВт |
22 |
||
|
Габаритные размеры (ДхШхВ) |
мм |
6320х2300х2200 (1500) |
6320х2520х2300 (1500) |
6320х2520х2500 (1500) |
|
Масса |
кг |
13500/14000/15000/16000/17000/18000/20000 |
13500/14500/16000/17000/18000/19000/21000 |
15600/16000/17000/18000/19000/20000/22000 |
