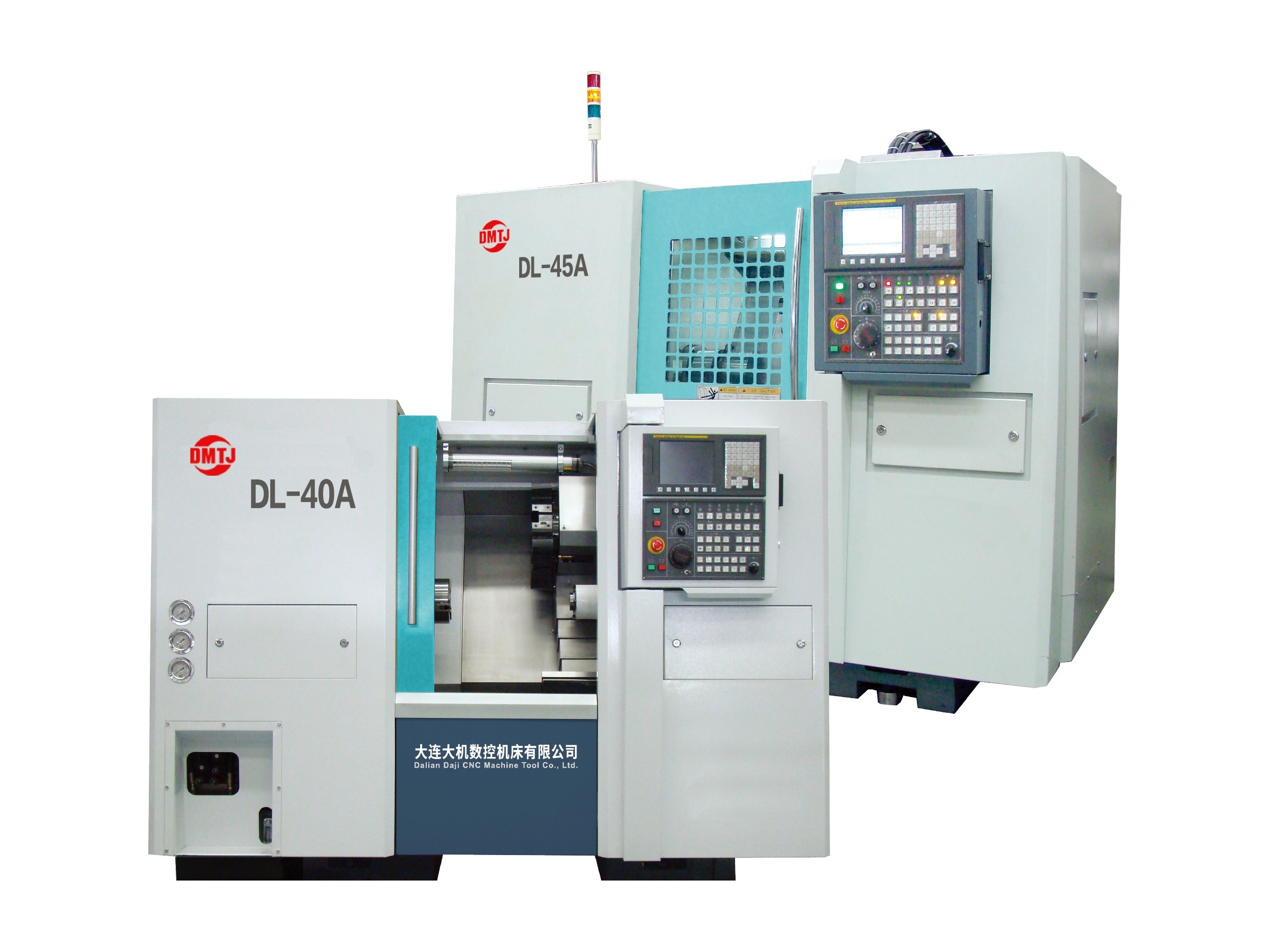

Модельный ряд DL-40A/45А
Горизонтальный токарный станок с ЧПУ и наклонной станиной, который производит полузакрытый контур обработки двумя осями. Данный станок предназначен для сложной контурной токарной обработки, сверлильных и резьбонарезных работ. Широко применяются в машиностроении при мелко и среднесерийном производстве деталей. Благодаря системе ЧПУ, управление станком возможно как автоматическое, так и ручное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
DL-40A |
DL-45A |
||
|
Макс. диаметр обработки |
мм |
400 |
440 |
||
|
Макс. диаметр резки (Вал/Диск) |
мм |
165/200 |
260/300 |
||
|
Макс. длина детали (РМЦ) |
мм |
250/330 |
230/310 |
450 |
430 |
|
Размер патрона |
дюйм |
6 |
8 |
8 |
10 |
|
Диаметр отверстие шпинделя |
мм |
46 |
62 |
62 |
87 |
|
Диапазон скоростей шпинделя |
об/мин |
50-5000 |
45-4500 |
45-4500 |
35-3500 |
|
Макс. перемещение по оси Х |
мм |
120 |
165 |
||
|
Макс. перемещение по оси Z |
мм |
260/340 |
240/320 |
500 |
|
|
Ускоренная скорость перемещения X/Z |
м/мин |
20/24 |
20/24 |
||
|
Резцедержатель |
|
8 позиционный |
8-12 позиционный |
||
|
Диаметр пиноли задней бабки |
мм |
80 |
|||
|
Ход пиноли задней бабки |
мм |
130 |
|||
|
Макс. ход задней бабки |
мм |
300 |
460 |
||
|
Размер инструмента |
мм |
20х20 |
25х25 |
||
|
Система ЧПУ |
|
Siemens/Fanuc |
|||
|
Направляющие |
|
Качения |
|||
|
Мощность главного двигателя |
кВт |
7,5 |
11 |
||
|
Габаритные размеры (ДхШхВ) |
мм |
2335х2660х1850 3635х1460х1850 |
2850х2920х1760 4150х1620х1760 |
||
|
Масса |
кг |
3400 |
4500 |
||
