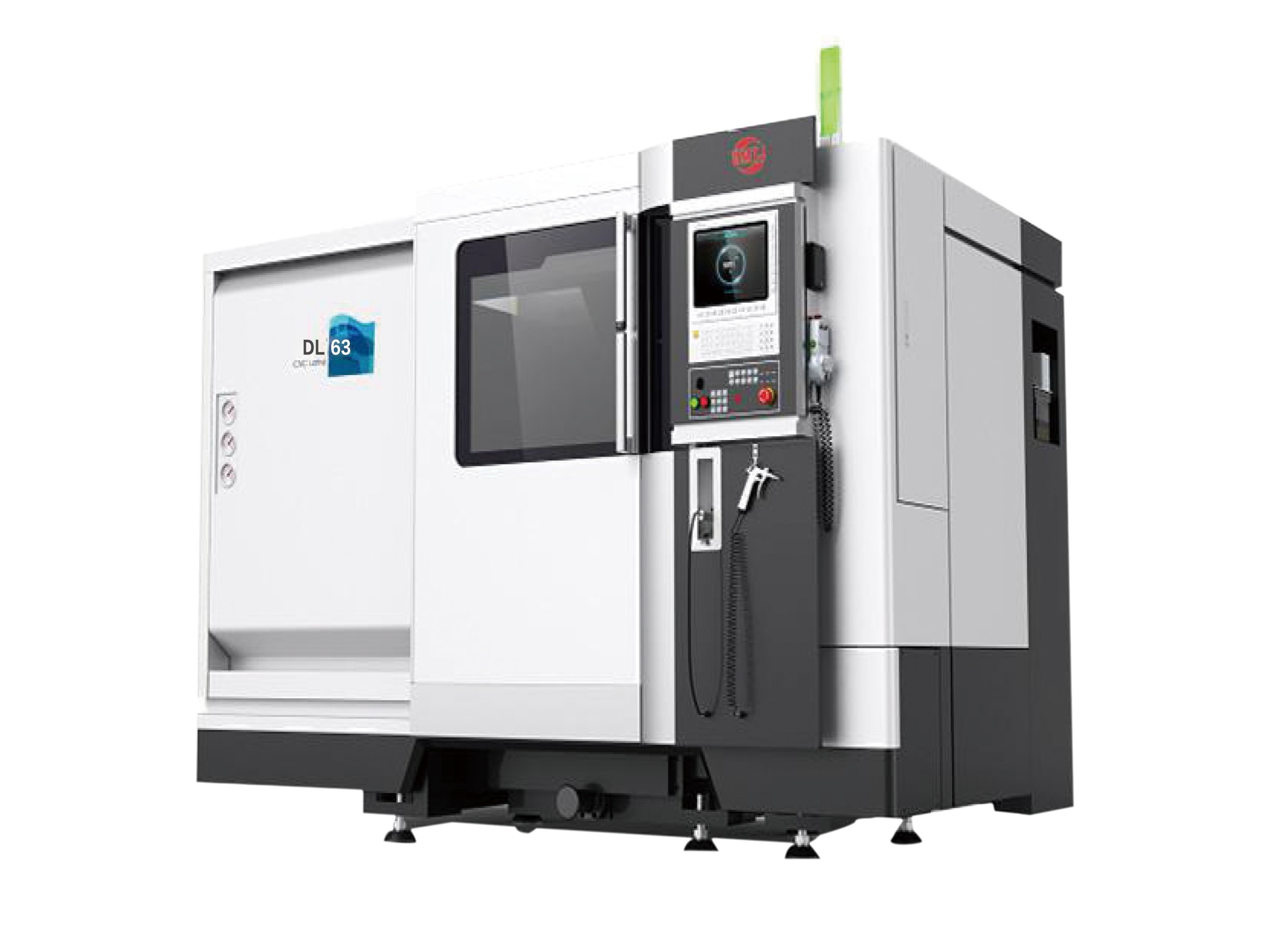

Модельный ряд DL-44М/52М/63М/68М/90М/100М
Токарный обрабатывающий центр с ЧПУ, который производит полузакрытый контур обработки двумя осями. Данный станок предназначен для сложной контурной токарной обработки, сверлильных и резьбонарезных работ. Широко применяются в машиностроении при мелко и среднесерийном производстве деталей. Благодаря системе ЧПУ, управление станком возможно как автоматическое, так и ручное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
DL-44M |
DL-52M |
DL-63M |
|
Макс. диаметр обработки |
мм |
440 |
520 |
625 |
|
Макс. диаметр резки (Вал/Диск) |
мм |
260/400 |
310/520 |
380/600 |
|
Макс. длина детали (РМЦ) |
мм |
600/1000 |
1000/1500 |
1000/1500 |
|
Размер патрона |
дюйм |
8 |
10 |
12 |
|
Диаметр отверстие шпинделя |
мм |
76 |
87 |
88 |
|
Скорость вращения шпинделя |
об/мин |
4500 |
3500 |
3000 |
|
Макс. перемещение по оси Х |
мм |
265 |
260 |
330 |
|
Макс. перемещение по оси Z |
мм |
640/1040 |
1040/1600 |
1100/1600 |
|
Ускоренная скорость перемещения X/Z |
м/мин |
24/20 |
12/12 |
24/24 |
|
Резцедержатель |
|
12 позиционный |
||
|
Диаметр пиноли задней бабки |
мм |
85 |
100 |
140 |
|
Ход пиноли задней бабки |
мм |
139 |
||
|
Размер инструмента |
мм |
25х25 |
||
|
Система ЧПУ |
|
Fanuc 0i-TF |
||
|
Направляющие |
|
Качения |
||
|
Мощность главного двигателя |
кВт |
11 |
15 |
18,5 |
|
Габаритные размеры (ДхШхВ) |
мм |
3900х1910х1880 4430х1910х1880 |
5010х2020х2110 5200х2020х2110 |
5700х2200х2150 6450х2200х2150 |
|
Масса |
кг |
4000/5000 |
7800/8300 |
8500/9500 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
DL-68M |
DL-90M |
DL-100M |
|
Макс. диаметр обработки |
мм |
680 |
900 |
1000 |
|
Макс. диаметр резки (Вал/Диск) |
мм |
440/630 |
600/800 |
800/1000 |
|
Макс. длина детали (РМЦ) |
мм |
1000/1500/2000/3000 |
1000/1500/2000/3000 |
2000/3000/4000 |
|
Размер патрона |
дюйм |
15 |
15 |
18 |
|
Диаметр отверстие шпинделя |
мм |
100 |
132 |
100 |
|
Скорость вращения шпинделя |
об/мин |
2000 |
1500 |
1200 |
|
Макс. перемещение по оси Х |
мм |
375 |
435 |
550 |
|
Макс. перемещение по оси Z |
мм |
1020/1520/2020/3020 |
1020/1520/2020/3020 |
2020/3020/4020 |
|
Ускоренная скорость перемещения X/Z |
м/мин |
12/16 |
12/16 |
12/12 |
|
Резцедержатель |
|
12 позиционный |
||
|
Диаметр пиноли задней бабки |
мм |
160 |
160 |
200 |
|
Ход пиноли задней бабки |
мм |
180 |
||
|
Размер инструмента |
мм |
32х25 |
||
|
Система ЧПУ |
|
Fanuc 0i-TF |
||
|
Направляющие |
|
Качения |
||
|
Мощность главного двигателя |
кВт |
22 |
||
|
Габаритные размеры (ДхШхВ) |
мм |
5922х2120х2217 (1000) 6431х2120х2217 (1500) 6921х2120х2317 (2000) 8339х2321х2350 (3000) |
6552х2340х2457 (1000) 7052х2340х2457 (1500) 7552х2340х2457 (2000) 8936х2578х2598 (3000) |
7950х3062х2582 (2000) 8055х3062х2582 (3000) 8763х3062х2582 (4000) |
|
Масса |
кг |
11000/12000/13000/14500 |
11500/12500/13500/15000 |
20000/22000/27300 |
