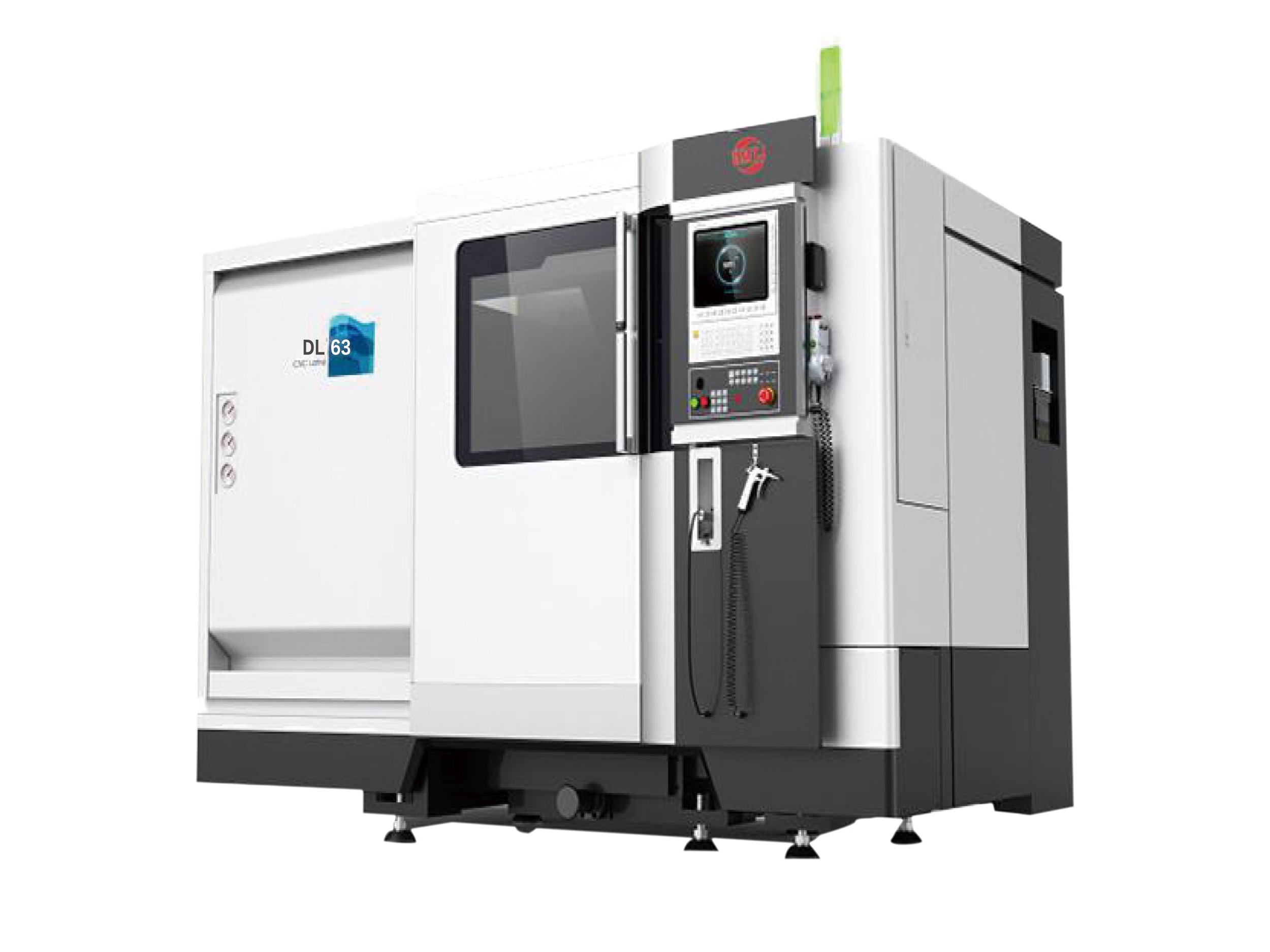

Модельный ряд DLD-20MH/25MH/30MH/32MH
Токарный обрабатывающий центр с ЧПУ и приводным инструментом, который производит полузакрытый контур обработки двумя осями. Данный станок предназначен для сложной контурной токарной обработки, сверлильных, резьбонарезных и фрезерных работ. Широко применяются в машиностроении при мелко и среднесерийном производстве деталей. Благодаря системе ЧПУ, управление станком возможно как в автоматическом, так и в ручном режиме.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
DLD-20MH |
DLD-25MH |
DLD-30MH |
DLD-32MH |
|
Макс. диаметр обработки |
мм |
440 |
520 |
625 |
680 |
|
Макс. диаметр резки (Вал/Диск) |
мм |
260/380 |
310/500 |
360/570 |
440/630 |
|
Макс. длина детали (РМЦ) |
мм |
500/900 |
1000/1500 |
940 |
950/1450/1950/2950 |
|
Размер патрона |
дюйм |
8 |
10 |
12 |
15 |
|
Диаметр отверстие шпинделя |
мм |
76 |
88 |
88 |
100 |
|
Скорость вращения шпинделя |
об/мин |
4000 |
3500 |
3000 |
2000 |
|
Макс. перемещение по оси Х |
мм |
265 |
260 |
330 |
330 |
|
Макс. перемещение по оси Z |
мм |
640/1000 |
1040/1600 |
980 |
1100/1600/2050/3050 |
|
Ускоренное перемещение X/Z |
м/мин |
24/20 |
24/20 |
24/24 |
24/24 |
|
Резцедержатель |
|
12 позиционный |
|||
|
Диаметр пиноли задней бабки |
мм |
85 |
100 |
140 |
140 |
|
Ход пиноли задней бабки |
мм |
139 |
|||
|
Размер инструмента |
мм |
25х25 |
|||
|
Система ЧПУ |
|
Fanuc 0i-TF(1) |
|||
|
Направляющие |
|
Качения |
|||
|
Мощность главного двигателя |
кВт |
11 |
15 |
18,5 |
|
|
Габаритные размеры (ДхШхВ) |
мм |
3900х1910х1880 4430х1910х1880 |
5010/2020/2120 5200х2020х2110 |
5100х2200х2150
|
5200х2200х2150 (950) 5450х2200х2150 (1450) 6300х2200х2150 (1950) 7100х2200х2150 (2950) |
|
Масса |
кг |
4100/5300 |
7800/8300 |
8500 |
8700/9500/10300/11500 |
