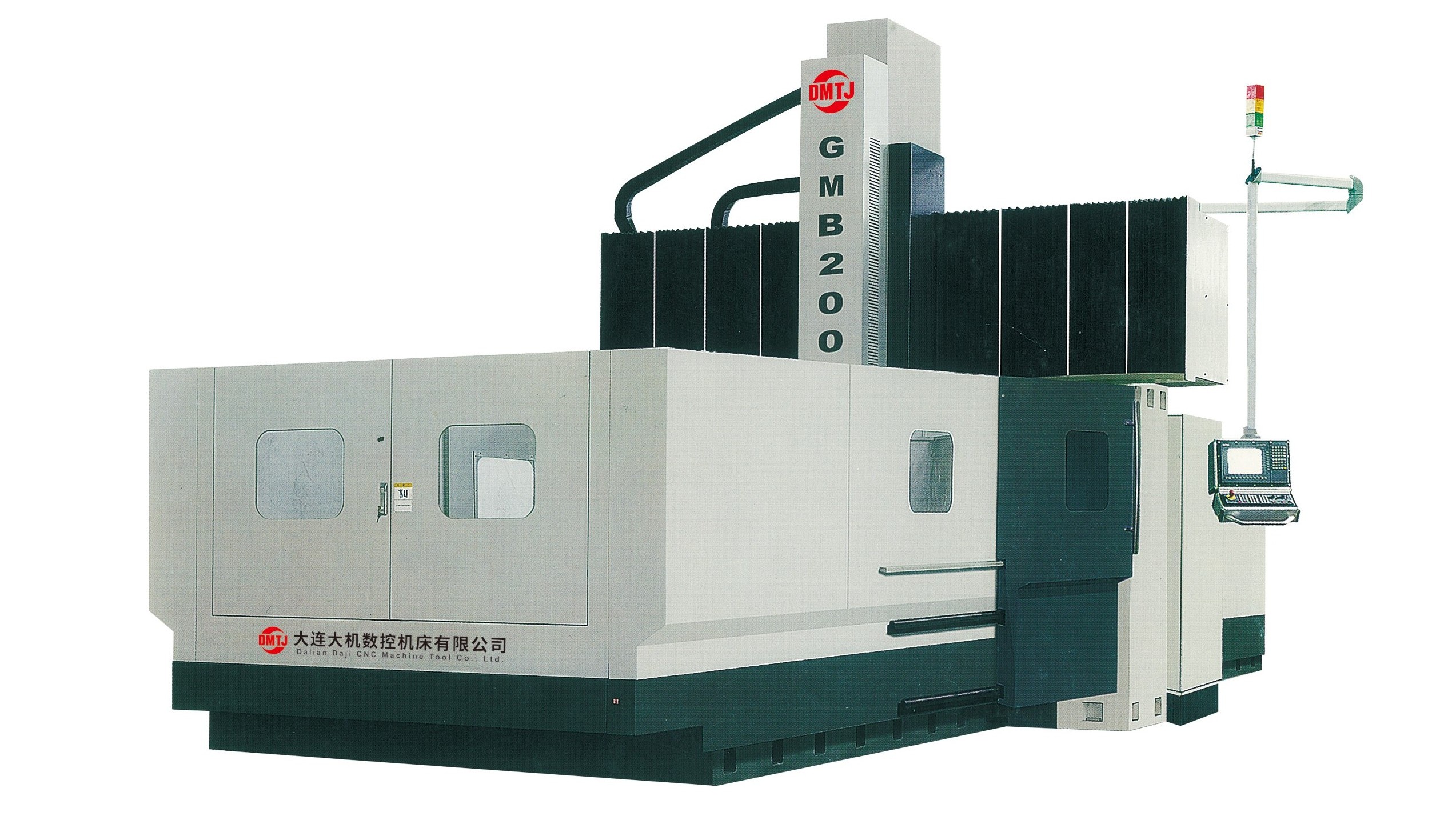

Модельный ряд GMB 125х25/200х30/200х50/250х40/250х50/250х60
Фрезерный обрабатывающий центр портального типа с ЧПУ предназначен для сложной контурной обработки деталей средних и крупных размеров. Может оснащаться дополнительными двумя осями. Широко применяются в машиностроении при мелко и среднесерийном производстве. Благодаря системе ЧПУ, управление станком возможно как автоматическое, так и ручное.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
GMB125х25 |
GMB200х30 |
GMB200х50 |
GMB250х40 |
GMB250х50 |
GMB250х60 |
|
Размер рабочего стола |
мм |
1250х2500 |
2000х3000 |
2000х5000 |
2500х4000 |
2500х5000 |
2500х6000 |
|
Расстояние между колонами |
мм |
1450 |
2500 |
2500 |
3200 |
3200 |
3200 |
|
Макс. нагрузка на стол |
кг |
4000 |
6000 |
10000 |
14000 |
16000 |
18000 |
|
Перемещение по оси X |
мм |
2500 |
3200 |
5200 |
4200 |
5200 |
6200 |
|
Перемещение по оси Y |
мм |
1250 |
2700 |
2700 |
3200 |
3200 |
3200 |
|
Перемещение по оси Z |
мм |
750 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
Диапазон скоростей подачи X/Y/Z |
мм/мин |
1-10000 |
1-8000 |
||||
|
Ускоренное перемещение X/Y/Z |
м/мин |
20/20/16 |
10/10/10 |
||||
|
Диапазон скоростей вращения шпинделя |
об/мин |
40-6000 |
40-4500 |
||||
|
Конус шпинделя |
ВТ |
50 (стандартная комплектация) |
|||||
|
Вместимость магазина инструмента |
шт |
20 (32 доп. оп.) |
32 (40, 50, 60 доп. опция) |
||||
|
Время смены инструмента |
сек |
6 |
|||||
|
Макс. масса инструмента |
кг |
20 |
|||||
|
Точность позиционирования X/Y/Z |
мм |
0,02/0,01/0,01 |
0,02/0,02/0,01 |
||||
|
Точность репозиционирования X/Y/Z |
мм |
0,012/0,006/0,006 |
0,014/0,012/0,006 |
||||
|
Система ЧПУ |
|
Siemens/Fanuc |
|||||
|
Общая мощность |
кВт |
60 |
80 |
90 |
|||
|
Масса |
кг |
33000 |
57000 |
69000 |
73000 |
80000 |
88000 |
