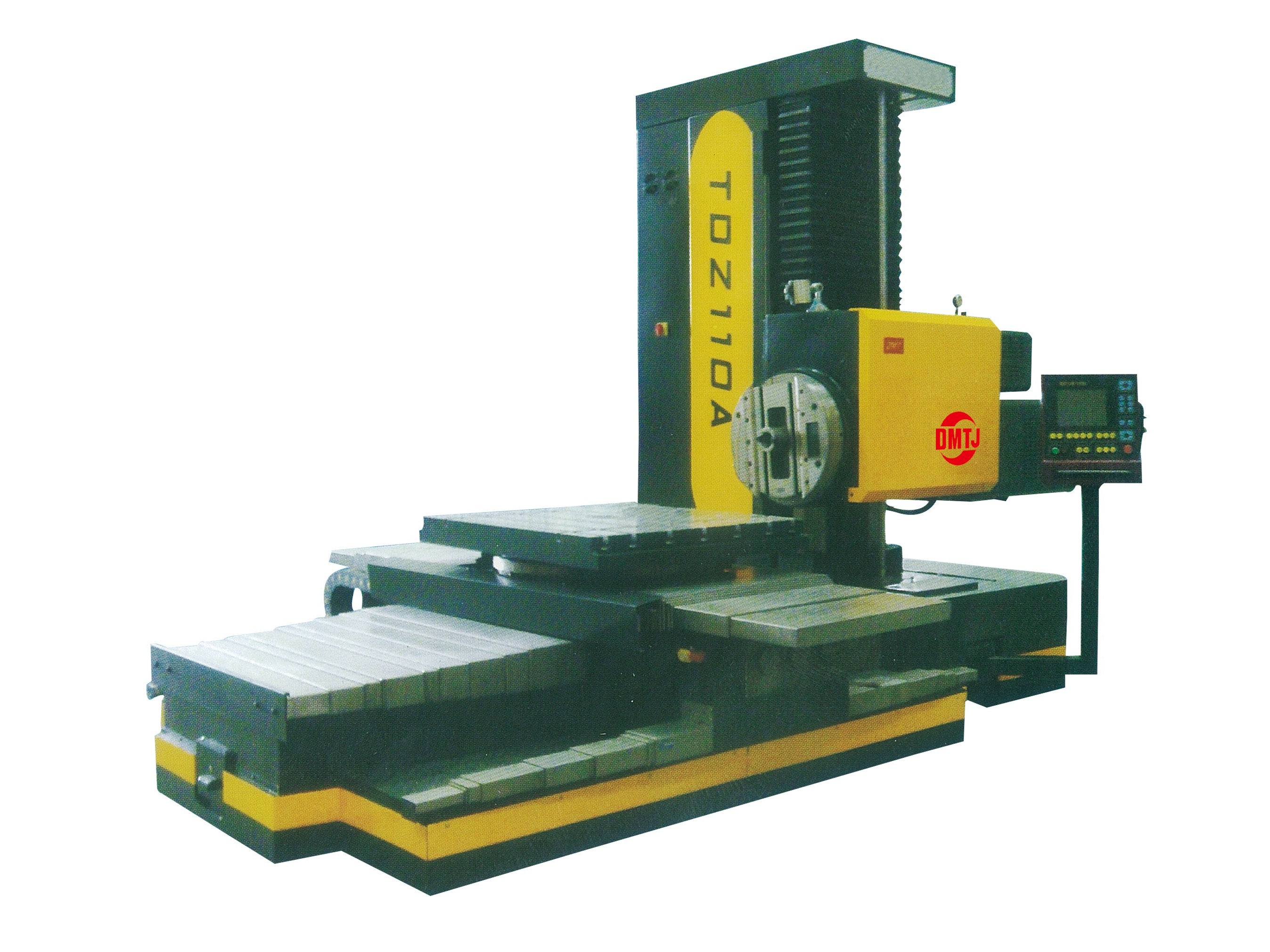

Модельный ряд TDZ 110/110А
Горизонтально-расточной станок с ЧПУ предназначен для растачивания, сверления, зенкерования отверстий, нарезания резьбы, фрезерования сложных контурных плоскостей деталей в автоматическом режиме. Благодаря большой ширине цельнолитой станины, направляющих расточной бабки и поворотного стола с гидравлическим зажимом станок имеет высокую виброустойчивость, жесткость и точность обработки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
TDZ110 |
TDZ110A |
|
Диаметр шпинделя |
мм |
110 |
110 |
|
Крутящий момент шпинделя |
Нм |
1225 |
1225 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
8-1000 |
8-1000 |
|
Диаметр планшайбы |
мм |
600 |
600 |
|
Крутящий момент планшайбы |
Нм |
1960 |
1960 |
|
Диапазон скоростей вращения планшайбы |
об/мин |
4-200 |
4-200 |
|
Размер рабочего стола |
мм |
1140х1000 |
1140х1000 |
|
Макс. масса нагрузки на рабочий стол |
кг |
2500 |
2800 |
|
Перемещение по оси X |
мм |
1000 |
1000 |
|
Перемещение по оси Y |
мм |
1000 |
1000 |
|
Перемещение по оси Z |
мм |
1350 |
1350 |
|
Перемещение по оси W |
мм |
600 |
600 |
|
Перемещение по оси U |
мм |
180 |
180 |
|
Угол поворота оси B |
град |
360 |
360 |
|
Макс. скорость подачи по осям X/Y/Z |
мм/мин |
2500 |
|
|
Точность считывания линейного измерения |
мм |
0,005 |
|
|
Мощность главного двигателя |
кВт |
7,5 |
|
|
Габаритные размеры (ДхШхВ) |
мм |
4910х2554х2850 |
4910х2900х2850 |
|
Масса |
кг |
12000 |
13000 |
