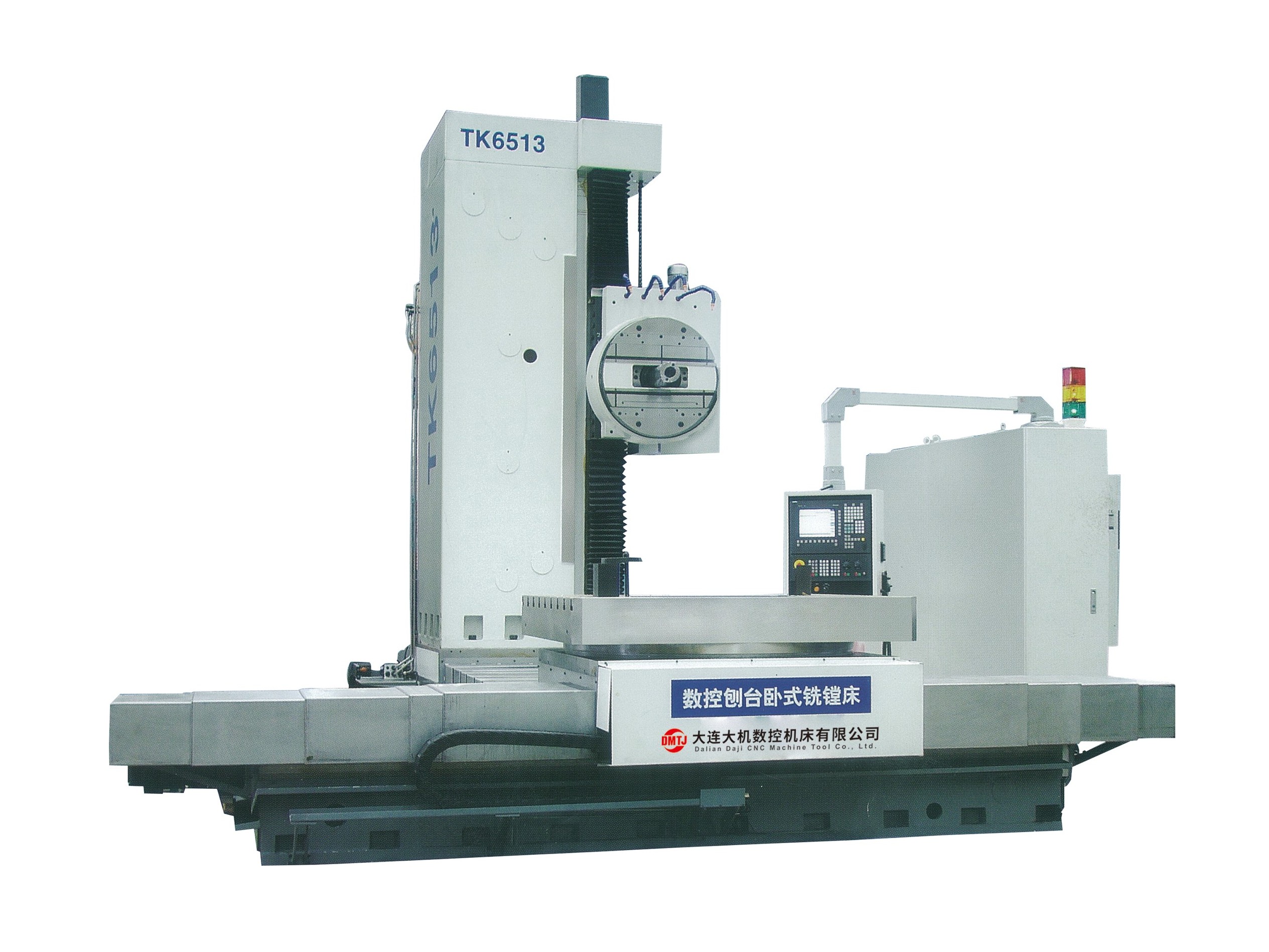

Модельный ряд TК 6513/6516
Горизонтально-расточной станок с ЧПУ предназначен для растачивания, сверления, зенкерования отверстий, нарезания резьбы, фрезерования сложных контурных плоскостей деталей в автоматическом режиме. Благодаря большой ширине цельнолитой станины, направляющих расточной бабки и поворотного стола с гидравлическим зажимом станок имеет высокую виброустойчивость, жесткость и точность обработки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
TК6513 |
TК6516 |
|
Диаметр шпинделя |
мм |
130 |
160 |
|
Крутящий момент шпинделя |
Нм |
2500 |
3500 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
10-2000 |
10-1500 |
|
Диаметр планшайбы |
мм |
600 |
700 |
|
Крутящий момент планшайбы |
Нм |
1960 |
2000 |
|
Диапазон скоростей вращения планшайбы |
об/мин |
4-200 |
4-150 |
|
Размер рабочего стола |
мм |
1400х1600 |
1600х1800 |
|
Макс. масса нагрузки на рабочий стол |
кг |
10000 |
12000 |
|
Перемещение по оси X |
мм |
2000 |
3000 |
|
Перемещение по оси Y |
мм |
1600 |
2000 |
|
Перемещение по оси Z |
мм |
1600 |
2000 |
|
Перемещение по оси W |
мм |
800 |
1000 |
|
Перемещение по оси U |
мм |
180 |
200 |
|
Угол поворота оси B |
град |
360 |
360 |
|
Макс. скорость подачи по осям X/Y/Z |
мм/мин |
6000 |
|
|
Точность считывания линейного измерения |
мм |
0,018 |
0,026 |
|
Система ЧПУ |
|
Siemens 840D |
Siemens 840D |
|
Габаритные размеры (ДхШхВ) |
мм |
6800х6300х4600 |
7550х7250х5000 |
|
Масса |
кг |
35000 |
45000 |
