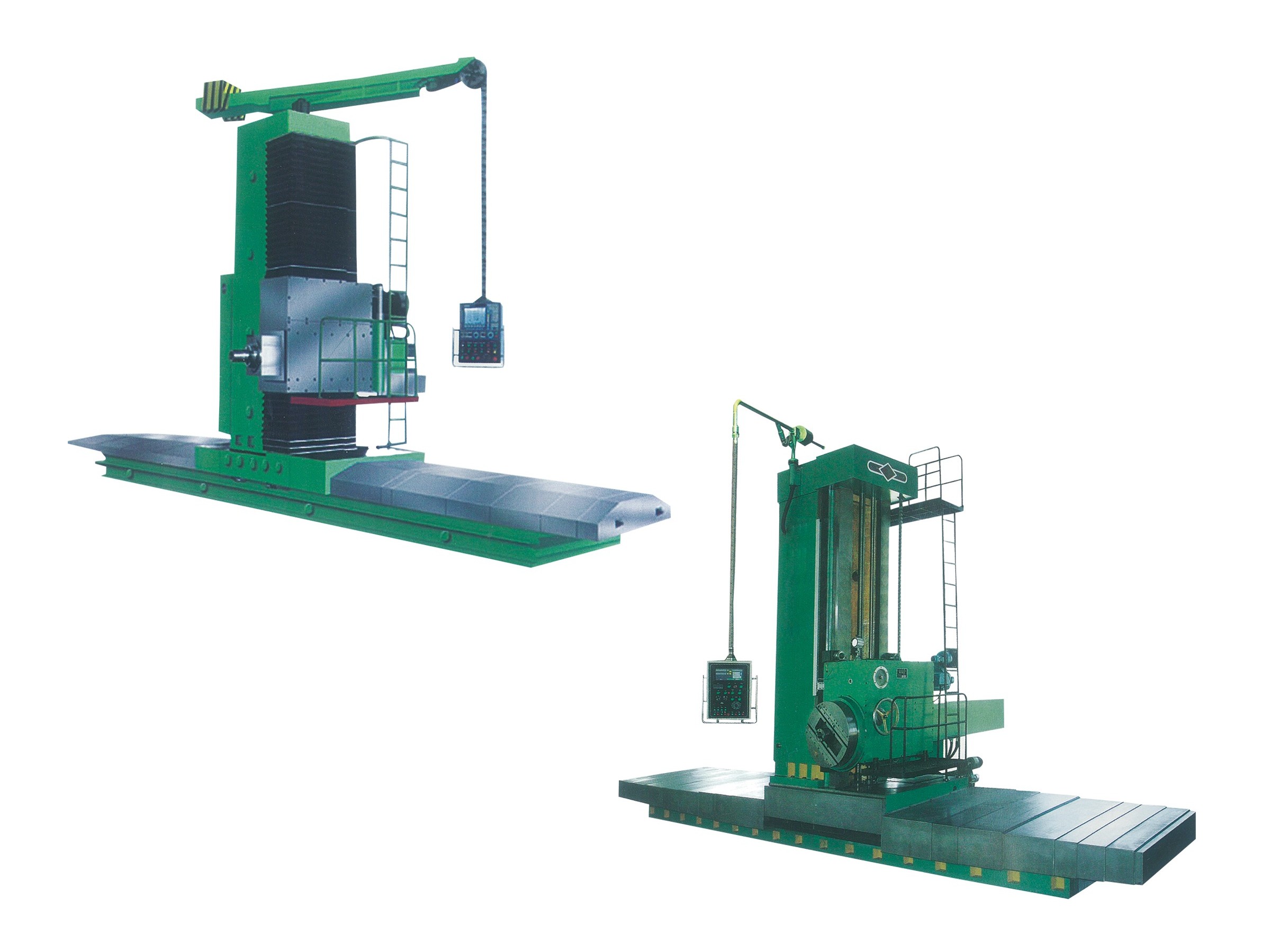

Модельный ряд TK 6916/6920
Напольный расточной станок с ЧПУ предназначен для растачивания, сверления, зенкерования отверстий, нарезания резьбы, фрезерования сложных контурных плоскостей деталей средних и крупных размеров в автоматическом режиме. Благодаря большой ширине цельнолитой станины, направляющих расточной бабки и поворотного стола с гидравлическим зажимом станок имеет высокую виброустойчивость, жесткость и точность обработки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
TК6916 |
TК6920 |
|
Диаметр шпинделя |
мм |
160 |
200 |
|
Размер конуса шпинделя |
М |
80 |
100 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
2-650 |
2-650 |
|
Диапазон подач расточного шпинделя W |
мм\мин |
0,5-3000 |
0,5-3000 |
|
Скорость ускоренного хода шпинделя |
мм/мин |
3000 |
3000 |
|
Макс. перемещение по оси W |
мм |
1200 |
1200 |
|
Макс. диаметр растачивания |
мм |
750 |
750 |
|
Размер пиноли |
мм |
440х440 |
530х530 |
|
Диапазон подачи пиноли U |
мм/мин |
0,5-3000 |
0,5-3500 |
|
Скорость ускоренного хода пиноли |
мм/мин |
3000 |
3500 |
|
Перемещение по оси U |
мм |
800 |
1200 |
|
Макс. перемещение по оси Y |
мм |
3000 |
4000 |
|
Диапазон подачи по оси Y |
мм/мин |
1-3000 |
1-4000 |
|
Ускоренное перемещение по оси Y |
мм/мин |
3000 |
4000 |
|
Макс. перемещение по оси X |
мм |
6000 |
8000 |
|
Диапазон подачи по оси X |
мм/мин |
1-4000 |
1-6000 |
|
Ускоренное перемещение по оси X |
мм/мин |
6000 |
6000 |
|
Мощность главного двигателя |
кВт |
30 |
|
|
Габаритные размеры (ДхШхВ) |
мм |
10200х8820х7000 |
13800х9970х8840 |
|
Масса |
кг |
85000 |
115000 |
