Модельный ряд TPX 6111/6113

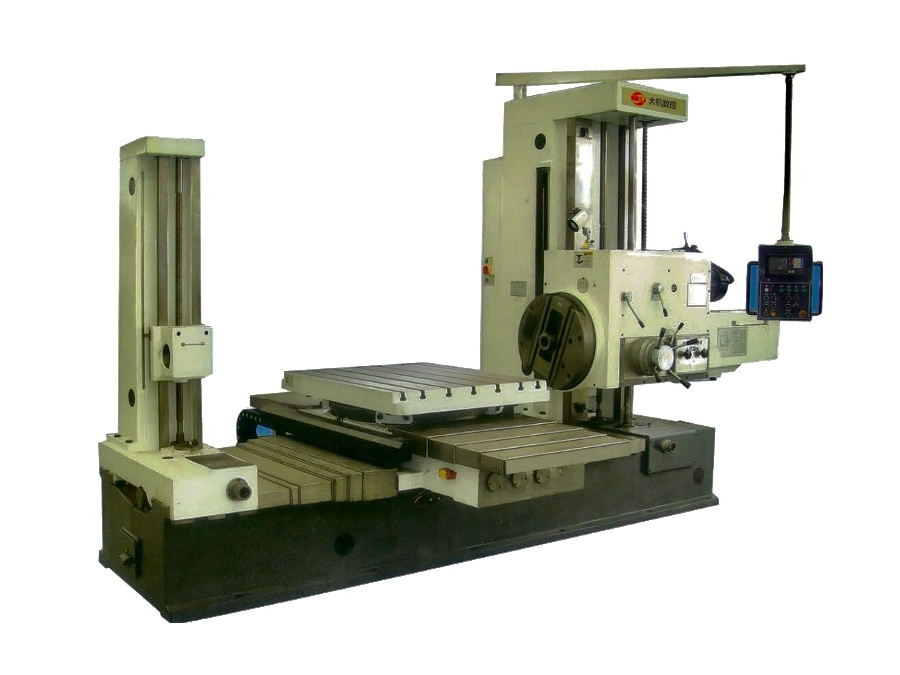

Горизонтально-расточной станок с УЦИ предназначен для растачивания, сверления, зенкерования отверстий, нарезания резьбы, фрезерования плоскости корпусных деталей. Благодаря большой ширине цельнолитой станины, направляющих расточной бабки и поворотного стола с гидравлическим зажимом станок имеет высокую виброустойчивость, жесткость и точность обработки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
TPX6111 |
TPX6113 |
|
Диаметр шпинделя |
мм |
110 |
130 |
|
Крутящий момент шпинделя |
Нм |
1225 |
3136 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
8-1000 |
4-800 |
|
Диаметр планшайбы |
мм |
600 |
750 |
|
Крутящий момент планшайбы |
Нм |
1960 |
4900 |
|
Диапазон скоростей вращения планшайбы |
об/мин |
4-200 |
2,5-125 |
|
Размер рабочего стола |
мм |
1140х1000 (1300х1250) |
1600х1400 (1800х1600) |
|
Макс. масса нагрузки на рабочий стол |
кг |
2500 |
8000 |
|
Перемещение по оси X |
мм |
1000 (1600) |
2000 (3000) |
|
Перемещение по оси Y |
мм |
1000 (1300) |
1800 (2000) |
|
Перемещение по оси Z |
мм |
1000 |
1500 |
|
Перемещение по оси W |
мм |
600 |
900 |
|
Перемещение по оси U |
мм |
180 |
250 |
|
Угол поворота оси B |
град |
360 |
360 |
|
Макс. скорость подачи по осям X/Y/Z |
мм/мин |
2500 |
|
|
Точность считывания линейного измерения |
мм |
0,01 |
|
|
Мощность главного двигателя |
кВт |
7,5 |
15 |
|
Габаритные размеры (ДхШхВ) |
мм |
4910х2554х2850 (4910х3200х3150) |
6955х3730х3535 (7050х5030х3950) |
|
Масса |
кг |
12000 (14500) |
32500 (35000) |
