Модельный ряд TPX 6213/6216

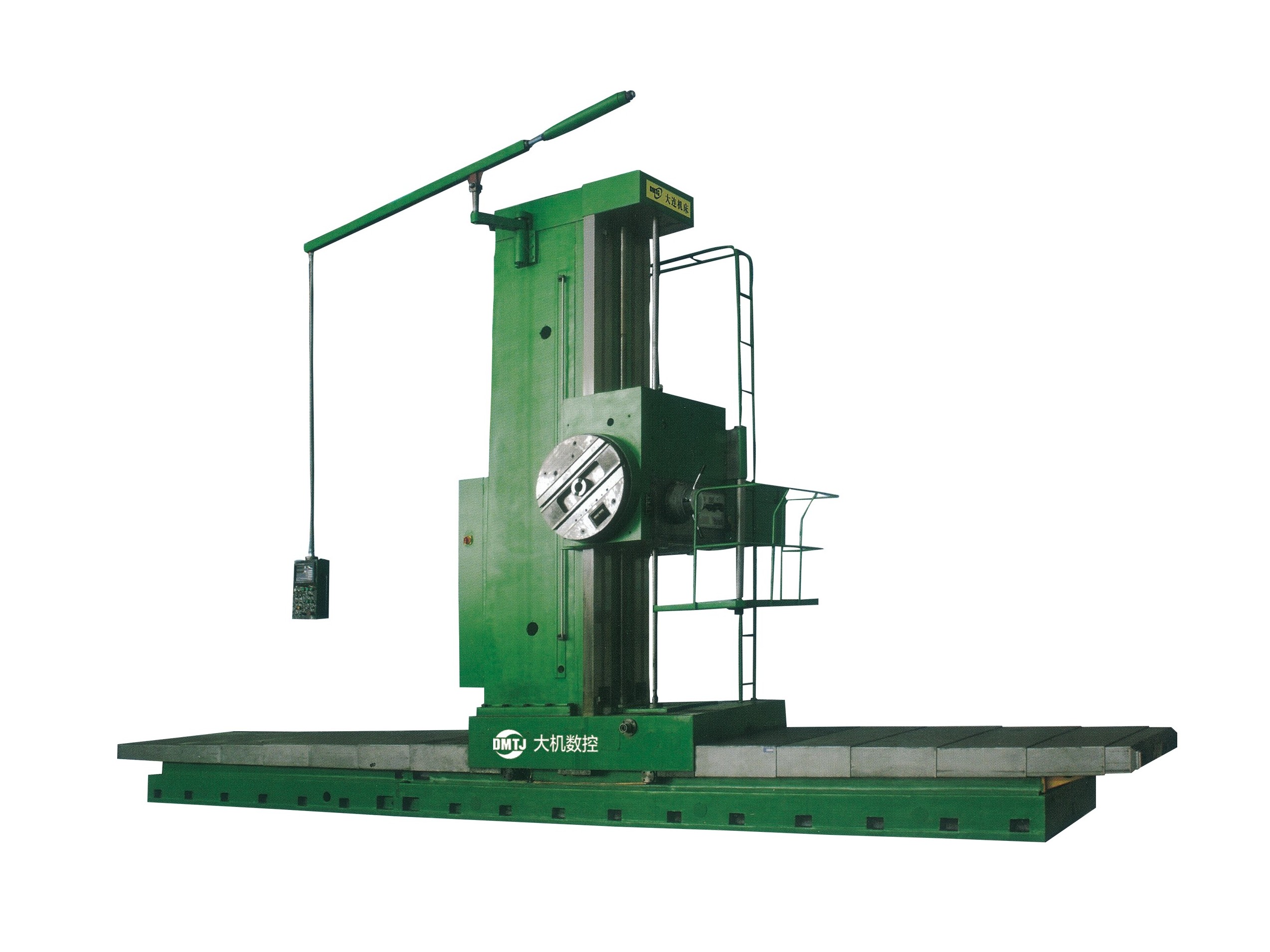

Напольный расточной станок с УЦИ предназначен для растачивания, сверления, зенкерования отверстий, нарезания резьбы, фрезерования плоскости корпусных деталей средних и крупных размеров. Благодаря большой ширине цельнолитой станины, направляющих расточной бабки и салазок, станок имеет высокую виброустойчивость, жесткость и точность обработки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
TPX6213 |
TPX6216 |
|
Диаметр шпинделя |
мм |
130 |
160 |
|
Крутящий момент шпинделя |
Нм |
3136 |
4900 |
|
Диапазон скоростей вращения шпинделя |
об/мин |
4-800 |
1,8-500 |
|
Диаметр планшайбы |
мм |
750 |
850 |
|
Крутящий момент планшайбы |
Нм |
4900 |
5100 |
|
Диапазон скоростей вращения планшайбы |
об/мин |
2,5-125 |
1,5-100 |
|
Перемещение по оси X |
мм |
6000 (8000) |
4000 (6000) |
|
Перемещение по оси Y |
мм |
1500 |
2000 |
|
Диапазон подачи по оси X |
мм/мин |
4-800 |
5-1500 |
|
Диапазон подачи по оси Y |
мм/мин |
4-800 |
5-1500 |
|
Перемещение по оси W |
мм |
900 |
1000 |
|
Перемещение по оси U |
мм |
250 |
300 |
|
Точность считывания линейного измерения |
мм |
0,01 |
|
|
Мощность главного двигателя |
кВт |
15 |
30 |
|
Мощность двигателя подачи |
|
5,5 |
7,5 |
|
Габаритные размеры (ДхШхВ) |
мм |
8000х1470х4115 (10000х1470х4115) |
8050х8820х6000 (10500х8820х6500) |
|
Масса |
кг |
38000 |
80000 |
