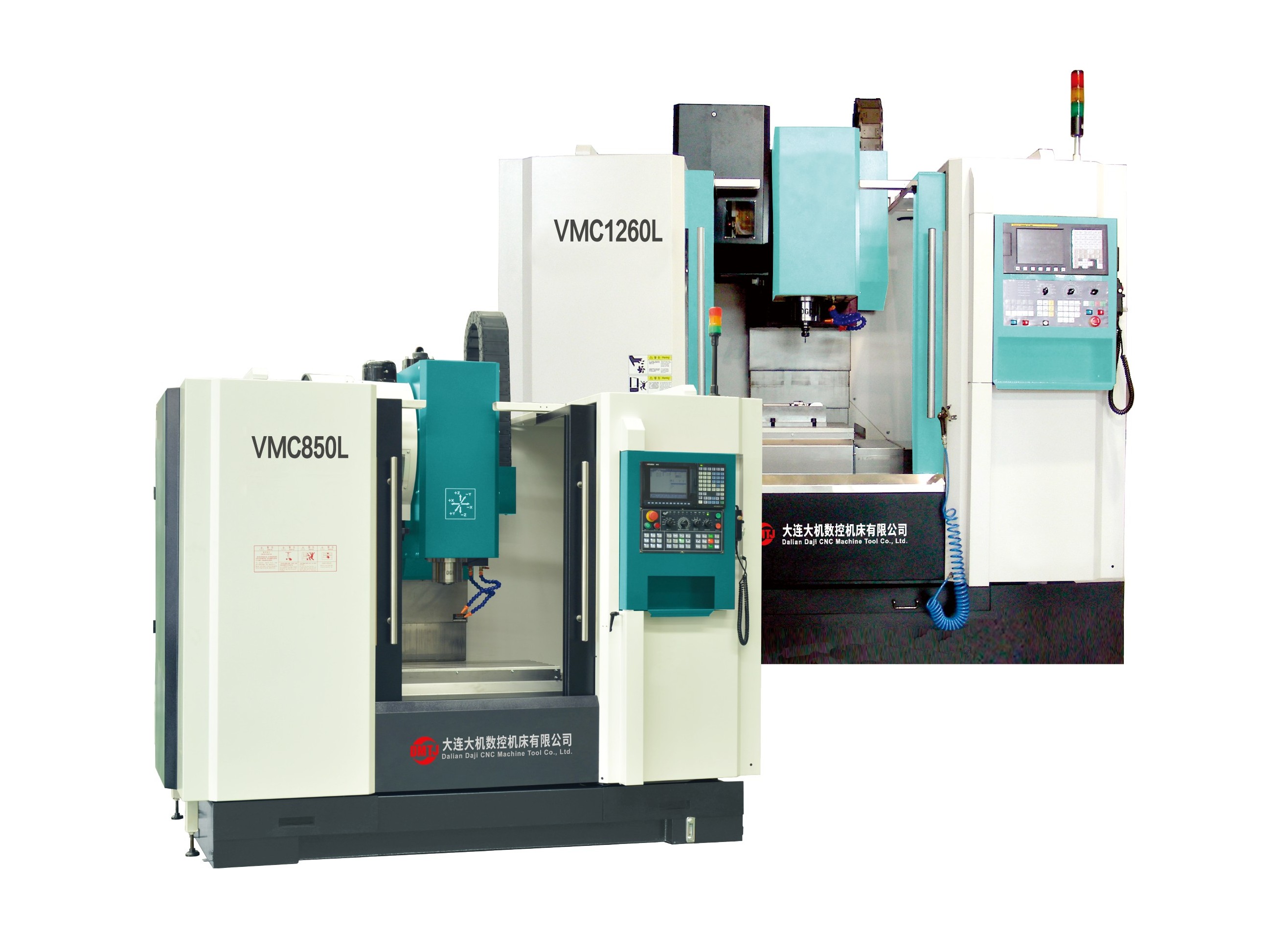

Модельный ряд VMC 850L-F/1260L/1270L/1580L/1890L
Высокоэффективный вертикальный фрезерный обрабатывающий центр с ЧПУ предназначен для обработки различных сложных криволинейных поверхностей корпусных деталей. Технические характеристики и жесткость конструкции станка позволяет использовать возможности быстрорежущего и твердосплавного инструментов, добиваться хорошей чистоты обработки поверхности детали. Благодаря системе ЧПУ, существует возможность работы оборудования в автоматическом режиме, что позволяет организовать многостаночное обслуживание.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
VMC850L/F |
VMC1260L |
VMC1270L |
VMC1580L |
VMC1890L |
|
Размер рабочей поверхности стола |
мм |
1000х500 |
1200х600 |
1300х700 |
1700х800 |
2000х900 |
|
Макс. нагрузка на рабочий стол |
кг |
500 |
1000 |
1000 |
1500 |
1600 |
|
Расстояние от торца шпинделя до стола |
мм |
145-705 |
100-700 |
130-830 |
170-870 |
160-760 |
|
Перемещение по осям X/Y/Z |
мм |
860/510/560 |
1200/600/600 |
1200/700/700 |
1500/800/700 |
1800/900/720 |
|
Ускоренное перемещение по осям X/Y/Z |
м/мин |
24/24/20 |
36/36/36 |
24/24/24 |
24/24/18 |
12/12/12 |
|
Скорость подачи по осям X/Y/Z |
мм/мин |
0-10000 |
||||
|
Скорость вращения шпинделя |
об/мин |
8000 (10000 опция) |
8000
|
6000 |
6000 |
8000 |
|
Конус шпинделя |
ВТ |
40 |
40 |
50 |
50 |
50 |
|
Количество инструментов |
шт |
20 |
24 |
|||
|
Вес инструмента |
кг |
8 |
||||
|
Время смены инструмента |
сек |
2,5 |
2,5 |
3,5 |
3,5 |
3,5 |
|
Давление воздуха |
мпа |
0,6-0,8 |
||||
|
Система ЧПУ |
|
Fanuc/Siemens |
||||
|
Габаритные размеры (ДхШхВ) |
мм |
3116х2260х 2460 |
3100х2370х 2200 |
3200х2400х 2700 |
3800х2750х 3600 |
4100х3050х 3900 |
|
Масса |
кг |
5600 |
6500 |
6700 |
12000 |
13000 |
