Оптоволоконный лазерный станок серии QT

Оптоволоконный лазерный станок серии QT

July 3, 2024



Серия QТ – оптоволоконный лазерный станок для резки различных труб и профиля. Широкий диапазон обработки, высокая производительность.

Станок лазерной резки XT Laser серии QТ позволяет резать трубы и профили любого сечения: круглые, квадратные и прямоугольные, швеллерные, угловые и H-образные стали, но может также легко резать трубы специальной формы, такие как треугольные, вогнутые, C-образные трубы и т. д.

ПРИМЕРЫ ОБРАБОТКИ МЕТАЛЛА

Образцы резки лазерными станками XT Laser

ПРЕИМУЩЕСТВА XT LASER СЕРИИ QT

Преимущества лазерных станков серии QT

Резка различных типов труб

Автоматическая установка опоры

Интеллектуальные цифровые патроны

Интеллектуальная система ЧПУ

Лазерная головка с автофокусом

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Технические характеристики лазерных станков серии QT

Модель XT-QT120 XT-QT160 XT-QT240
Диапазон трубы

Ф 10-120

□ 10-120

Ф 10-160

□ 10-160

Ф 10-240

□ 10-240
Длина трубы 6500 мм
Вес трубы 100 кг 140 кг 280 кг
Мощность лазера 1,5 – 4 кВт
Скорость перемещения 125 м/мин
Скорость вращения патрона 130 об/мин
Ускорение 1.5G
Точность позиционирования 0,03 мм
Точность повторения 0,02 мм
Напряжение 380 В/50 Гц
Габаритные размеры (ДхШхВ) 8900х1400х2040 мм 8900х1400х2040 мм 8900х1400х2040 мм
Масса 2800 кг 2900 кг 3000 кг

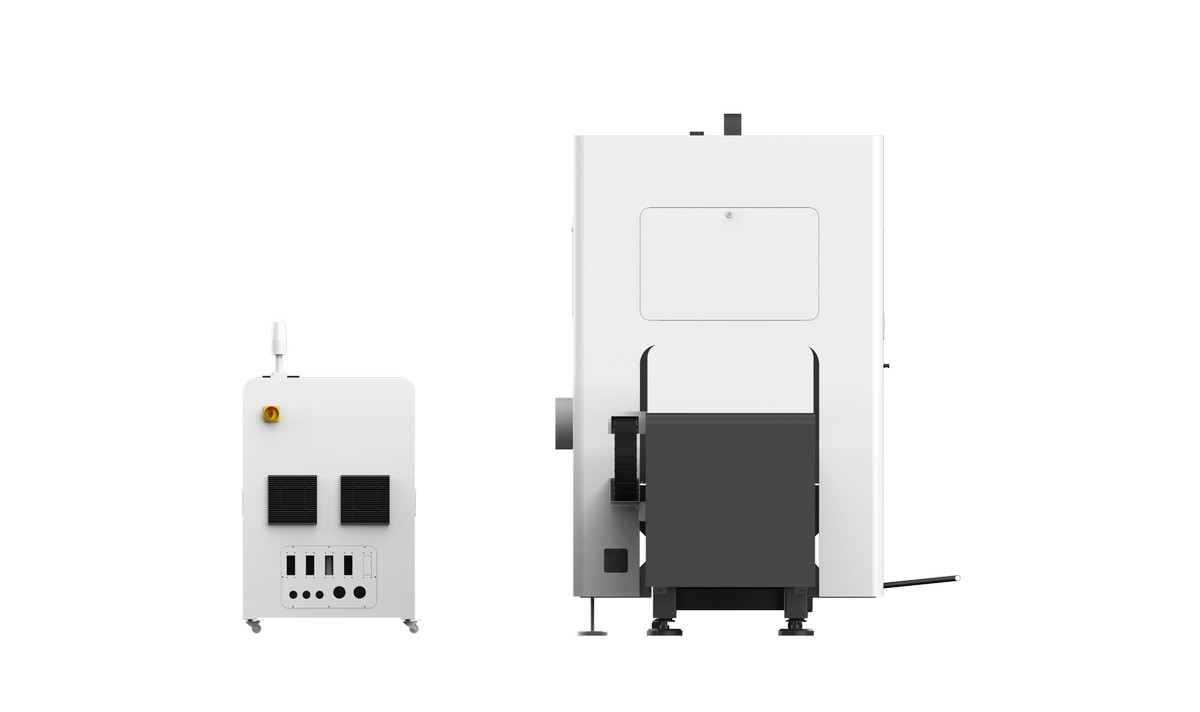

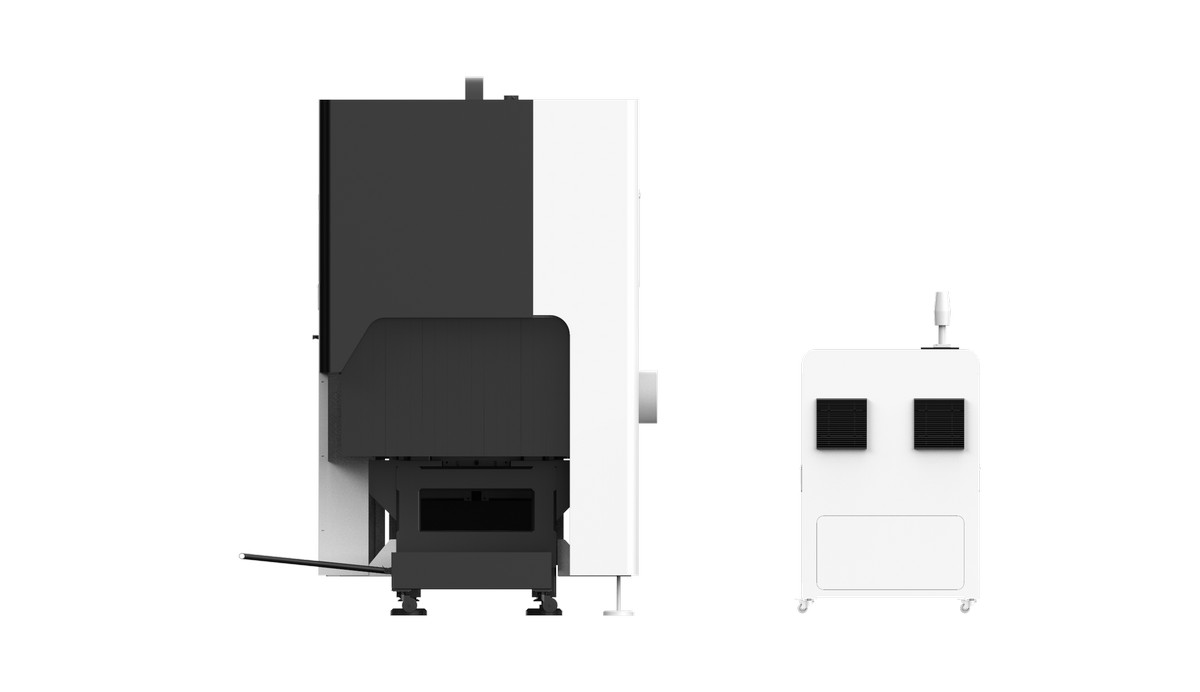

Внешний вид XT Laser серии QT

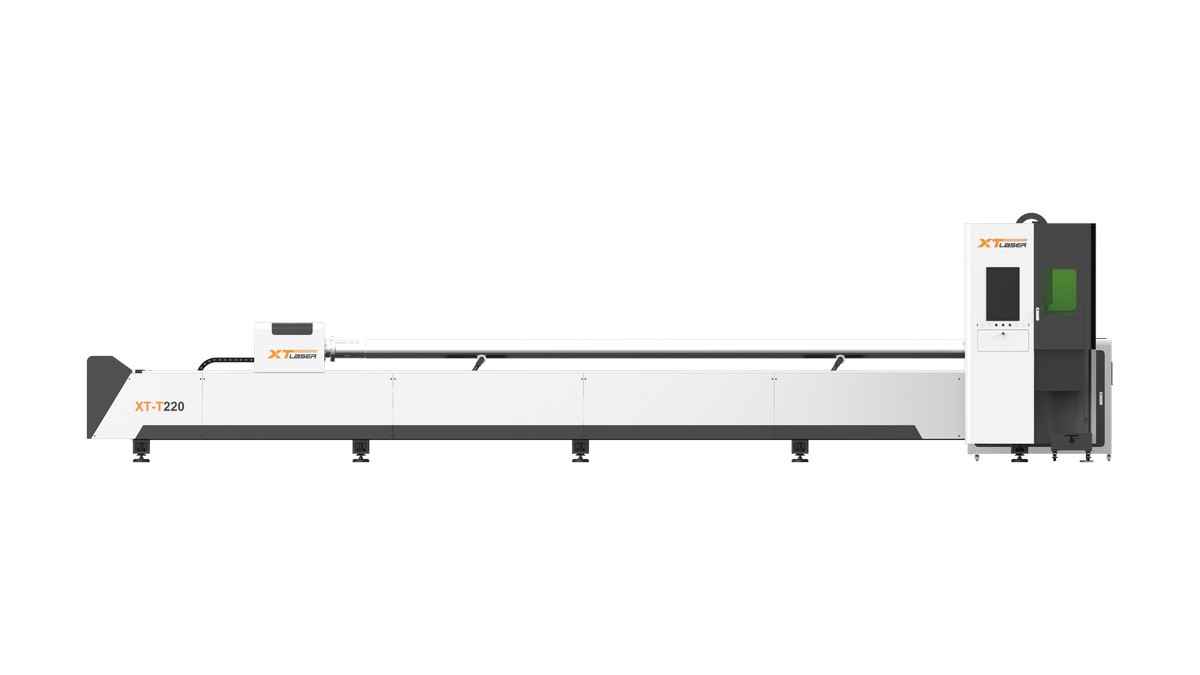

Вид слева
Вид слева

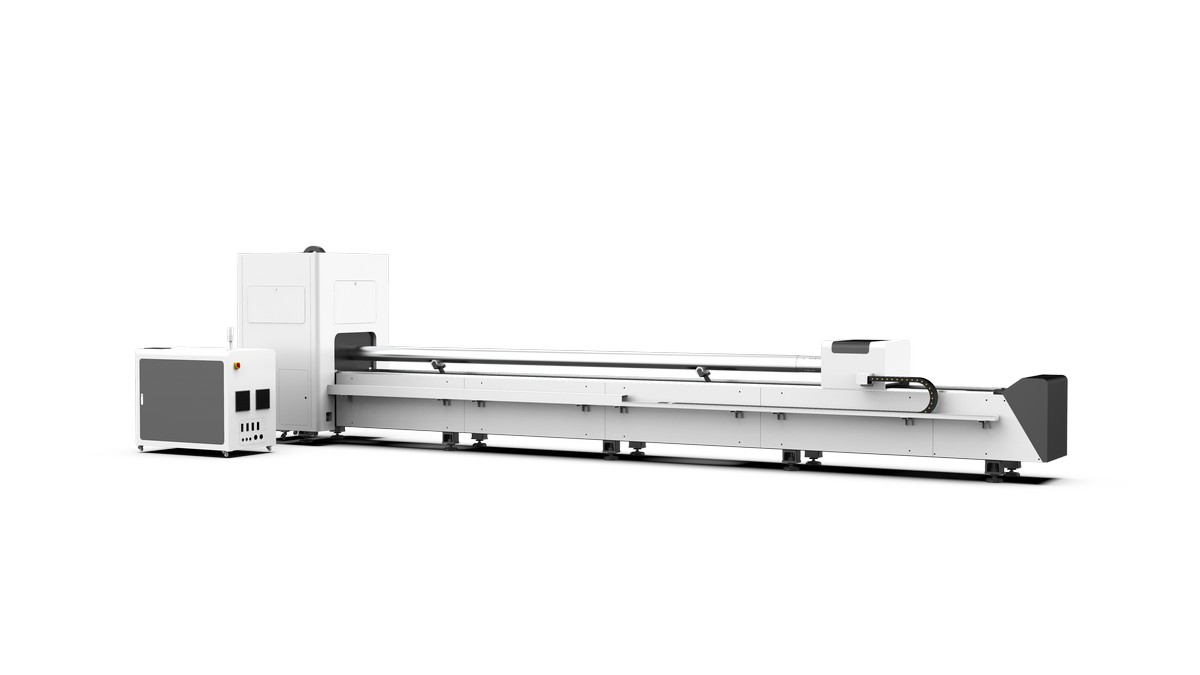

Вид сзади
Вид сзади

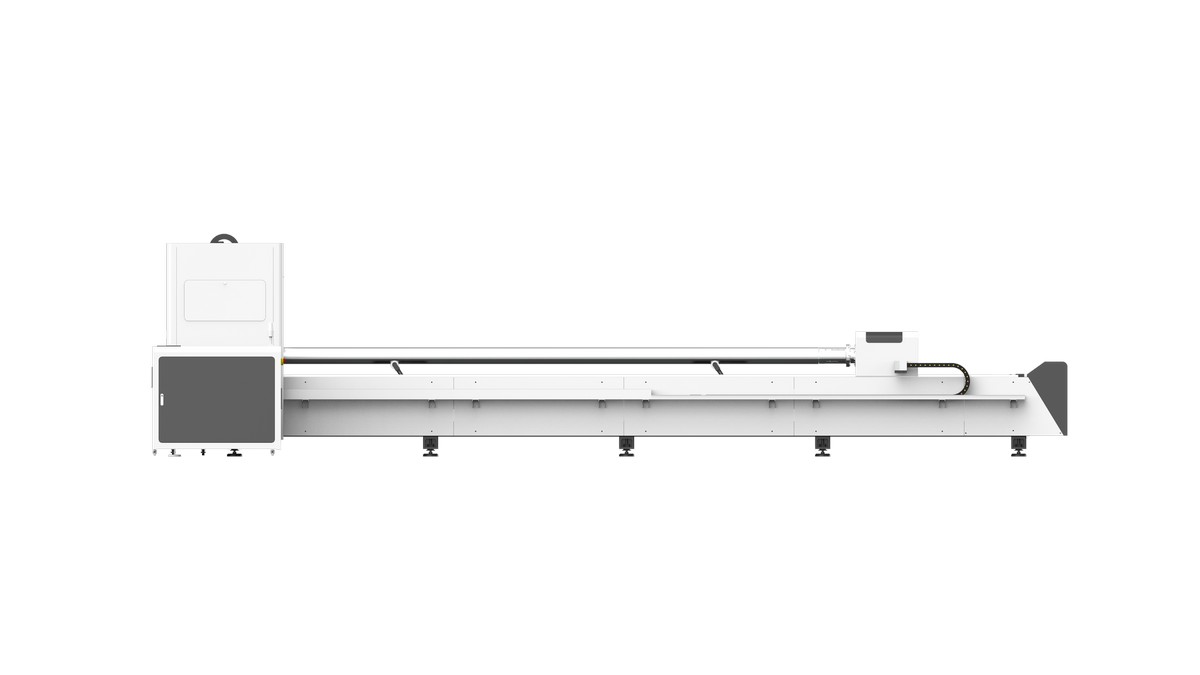

Вид справа
Вид справа
ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ

Ключевые особенности

  • Стабильность и надежность системы управления.
  • Высокое качество режущей кромки.
  • Производительный редуктор.
  • Самоцентрирующийся электрический патрон.
  • Длительный срок эксплуатации обеспечивается за счет высокой эффективности трансмиссии.
  • Точность резки сохраняется благодаря двойному приводу для передней и задней оси вращения.
  • Диапазон зажима в пределах 0-220 мм.
  • Зубчатая передача.
ОБЛАСТИ ИСПОЛЬЗОВАНИЯ

Применение лазерных станков
