Оптоволоконный лазерный станок серии TP

Оптоволоконный лазерный станок серии TP

July 4, 2024





Серия ТР – оптоволоконный лазерный станок для резки различных труб и профиля. Высокая производительность, без остатков хвоста. Поддержка загрузки и выгрузки.





Станок лазерной резки XT Laser серии ТP позволяет резать трубы и профили любого сечения: круглые, квадратные и прямоугольные, швеллерные, угловые и H-образные стали, но может также легко резать трубы специальной формы, такие как треугольные, вогнутые, C-образные трубы и т. д.

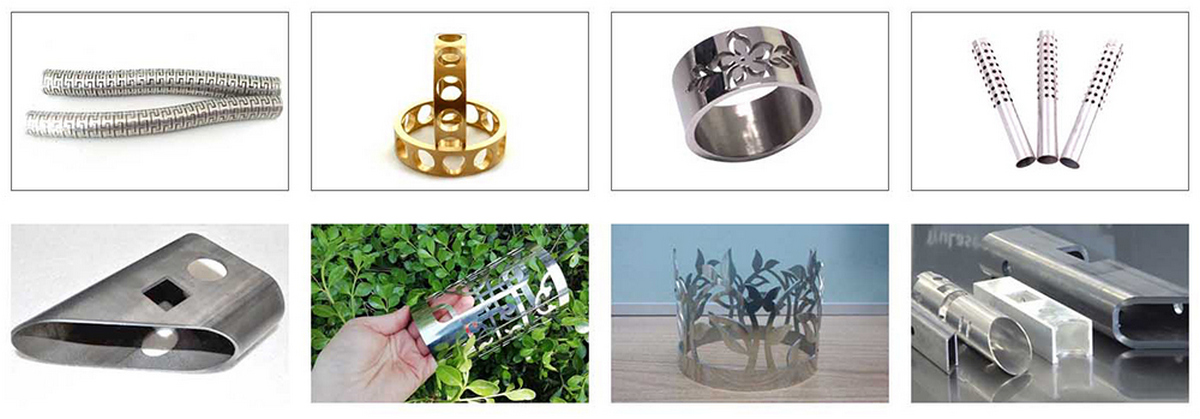

ПРИМЕРЫ ОБРАБОТКИ МЕТАЛЛА

Образцы резки лазерными станками XT Laser

ПРЕИМУЩЕСТВА XT LASER СЕРИИ TP

Преимущества лазерных станков серии TP

Резка различных типов труб

Автоматическая установка опоры

Интеллектуальные цифровые патроны

Интеллектуальная система ЧПУ

Лазерная головка с автофокусом

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Технические характеристики лазерных станков серии TP

Модель

 XT-TР230-6М XT-TР230-9М
Диапазон трубы

Ф 20-240

□ 20-240
Длина трубы 6000 мм 9000 мм
Вес трубы 200 кг 200 кг
Мощность лазера 1,5 – 6 кВт
Скорость перемещения 90 м/мин
Скорость вращения патрона 80 об/мин
Ускорение 1.5G
Точность позиционирования 0,05 мм
Точность повторения 0,02 мм
Напряжение 380 В/50 Гц
Габаритные размеры (ДхШхВ) 16920х3620х2720 мм 19530х3620х2720 мм
Масса 8500 кг 10000 кг



Внешний вид XT Laser серии TP

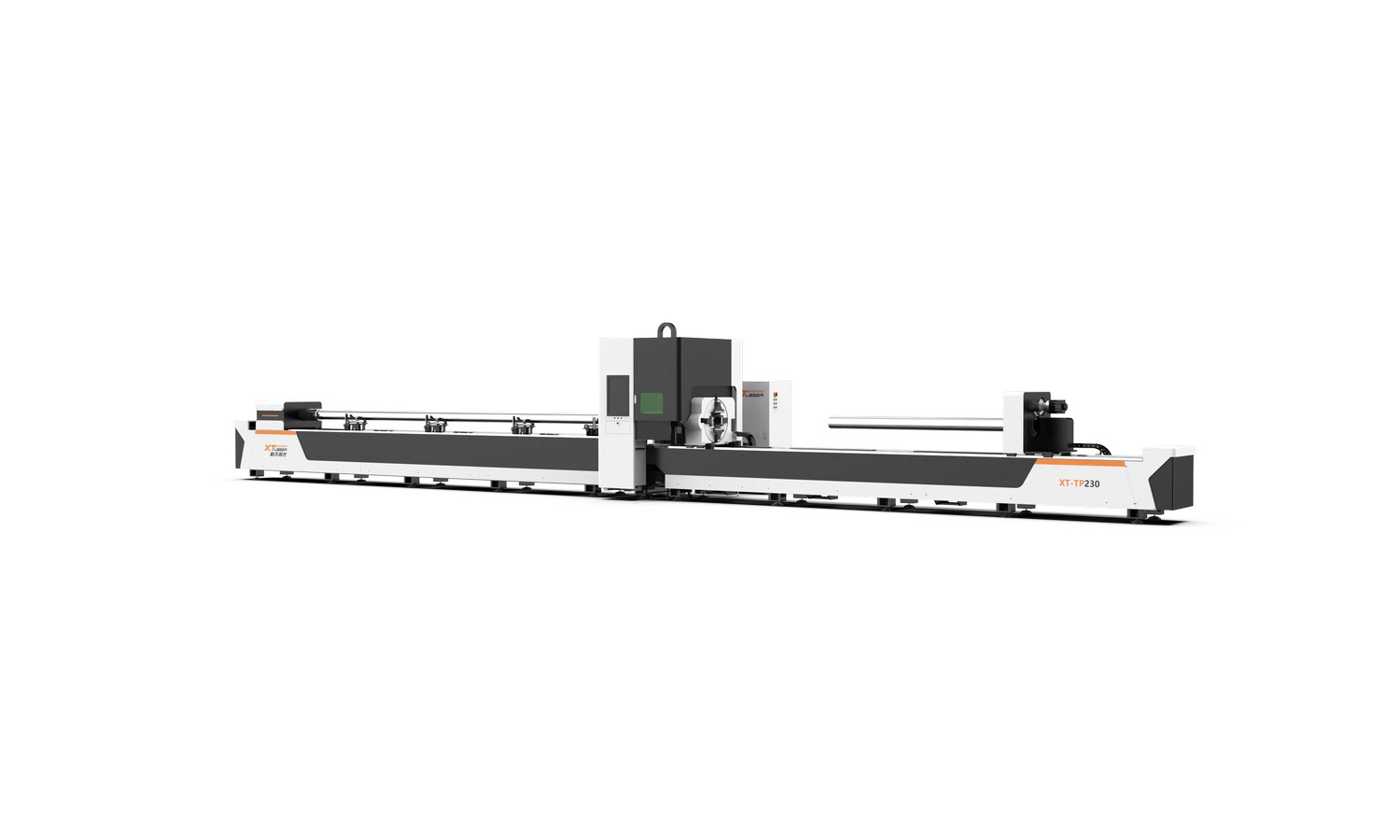

Вид слева
Вид слева

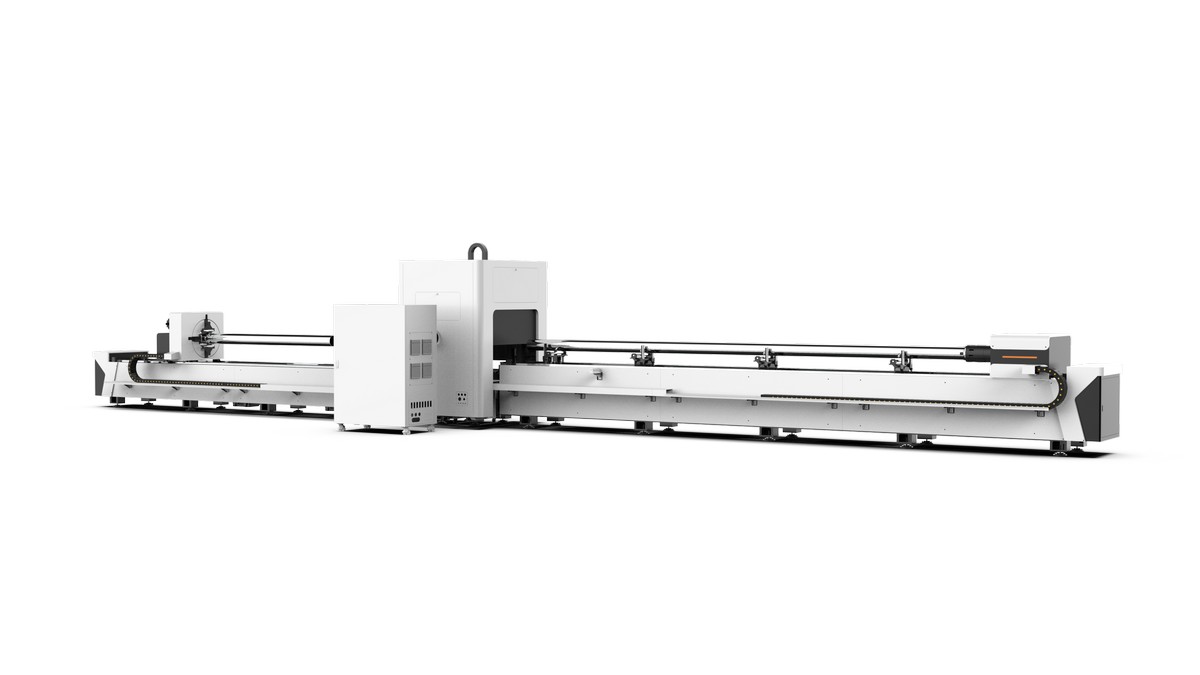

Вид сзади
Вид сзади

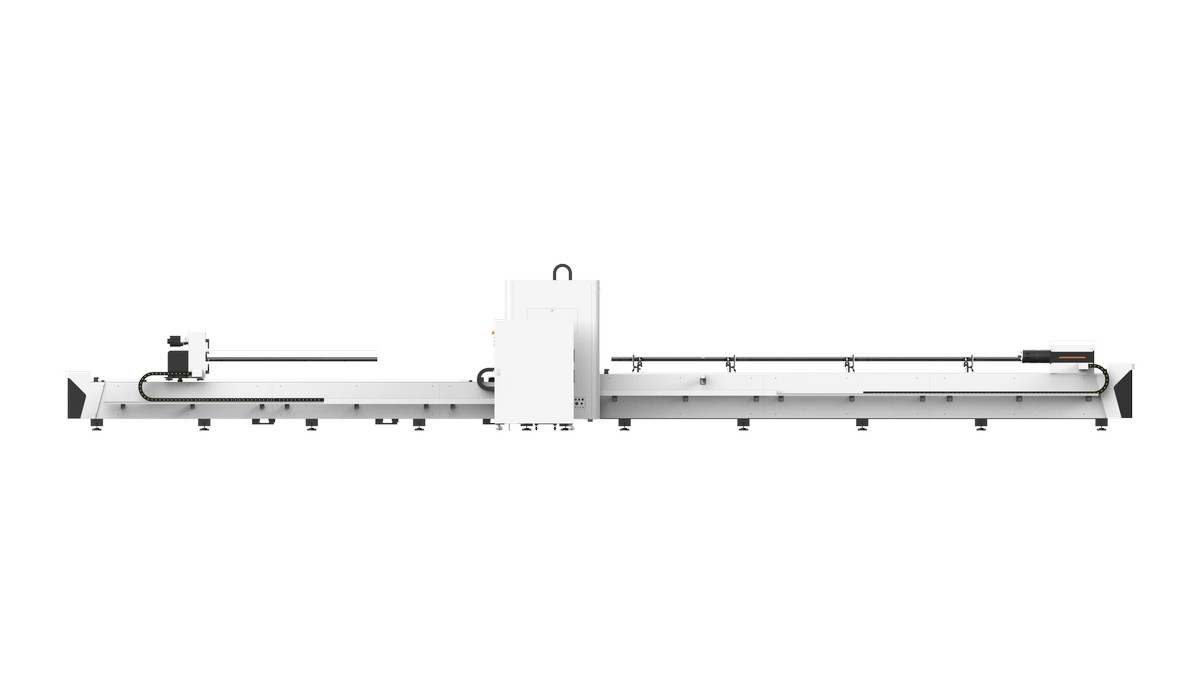

Вид справа
Вид справа
ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ

Ключевые особенности

  • Стабильность и надежность системы управления.
  • Высокое качество режущей кромки.
  • Производительный редуктор.
  • Самоцентрирующийся электрический патрон.
  • Длительный срок эксплуатации обеспечивается за счет высокой эффективности трансмиссии.
  • Точность резки сохраняется благодаря двойному приводу для передней и задней оси вращения.
  • Диапазон зажима в пределах 0-220 мм.
  • Зубчатая передача.
ОБЛАСТИ ИСПОЛЬЗОВАНИЯ

Применение лазерных станков
