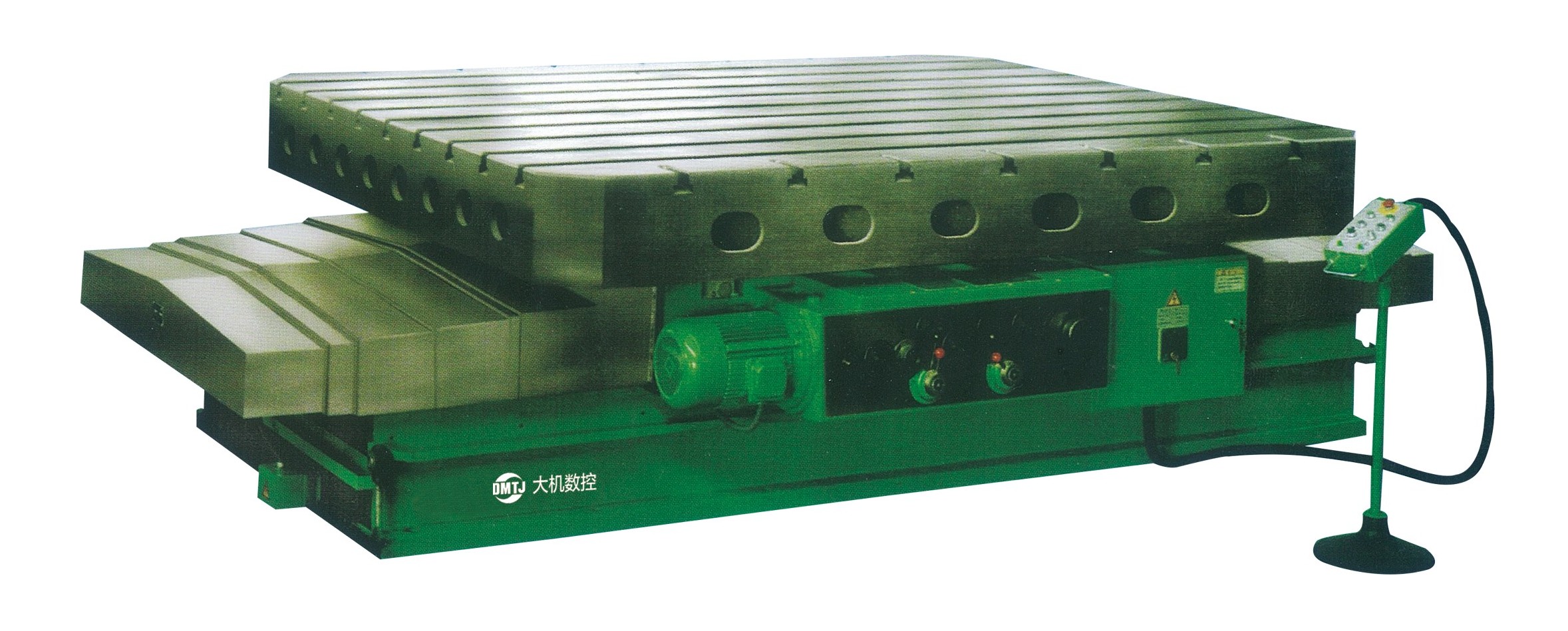

Поворотный стол мод. HT-220/250/300
Поворотные столы серии HT предназначены для напольных тяжелых расточных станков с УЦИ серии ТPX. Мобильность данных столов позволяет размещать их на любом удобном расстоянии от станка.
ТЕХНИЧЕСКИЕ ХАРАТКЕРИСТИКИ:
|
Параметры |
Ед. изм. |
HT-220 |
HT-250 |
HT-300 |
|
Размер рабочий поверхности стола |
мм |
2000х2000 |
2000х2500 |
2500х3000 |
|
Макс. нагрузка на стол |
кг |
20000 |
||
|
Ход линейного перемещения по оси V |
мм |
1500/2000/3000 |
||
|
Диапазон скоростей подачи оси V |
мм/мин |
2,5-108 |
||
|
Ускоренное перемещение по оси V |
мм/мин |
2000 |
||
|
Диапазон скорости вращения B |
об/мин |
0,03-0,08 |
||
|
Ускоренное перемещение по оси B |
об/мин |
0,63 |
||
|
Точность позиционирования оси V |
мм |
0,03 |
||
|
Точность позиционирования оси В |
сек |
± 6” |
||
|
Шаг Т-образных пазов |
мм |
250 |
||
|
Мощность главного двигателя |
кВт |
5,5 |
||
|
Габаритные размеры (ДхШхВ) |
мм |
4600х2300х1070 |
5150х2500х1070 |
5870х2680х1070 |
|
Масса |
кг |
11000 |
13,5 |
18000 |
