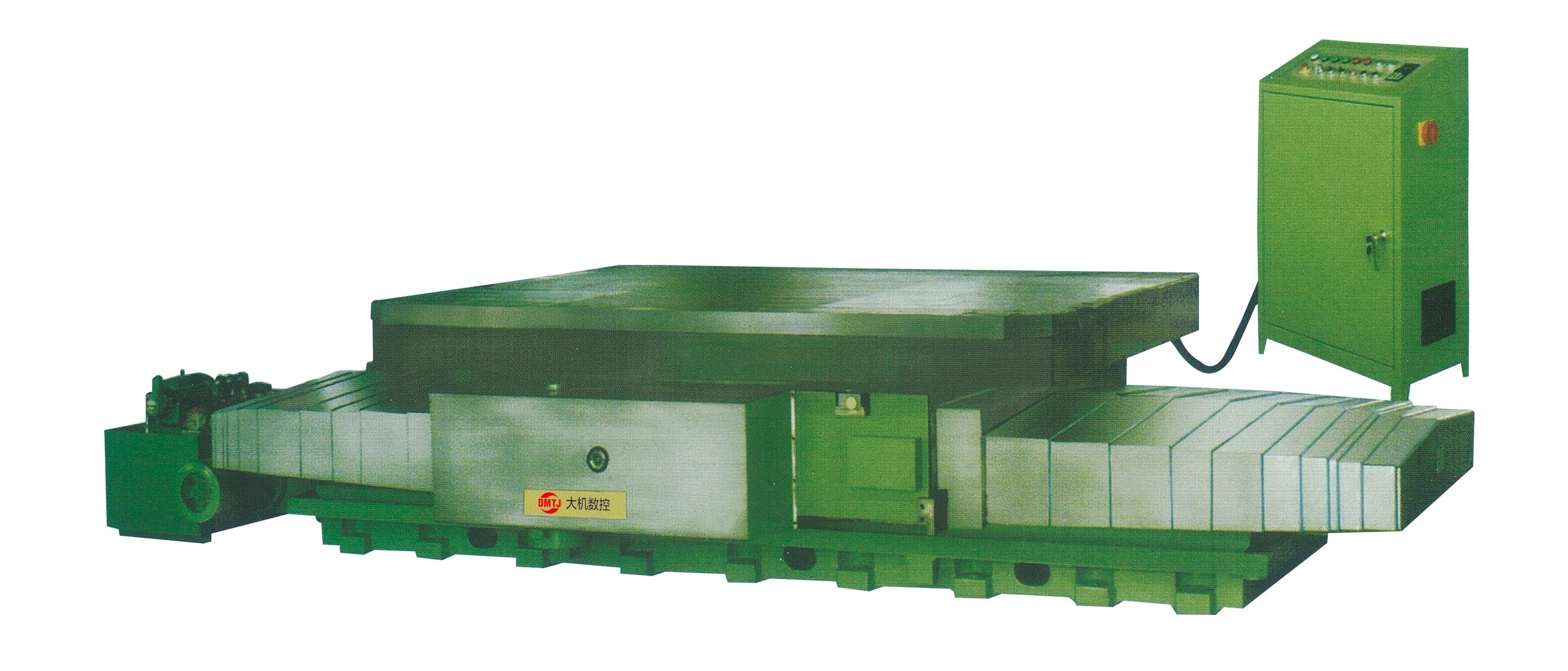

Поворотный стол мод. HTZ-220/250/300
Поворотные столы HTZ предназначены для напольных тяжелых расточных станков с ЧПУ серии ТК6916 и ТК6920. Мобильность данных столов позволяет размещать их на любом удобном расстоянии от станка.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
Ед. изм. |
HTZ-220 |
HTZ-250 |
HTZ-300 |
|
Размер рабочий поверхности стола |
мм |
2200х2200 |
2500х3000 |
3000х3000 |
|
Макс. нагрузка на стол |
кг |
30000 |
40000 |
50000 |
|
Ход линейного перемещения по оси V |
мм |
1500/2000/3000 |
||
|
Диапазон скоростей по оси V |
мм/мин |
3-3000 |
||
|
Диапазон скорости вращения B |
мм/мин |
0,01-1 |
||
|
Точность позиционирования оси V |
мм |
0,02 |
||
|
Точность позиционирования оси В |
сек |
± 4” |
||
|
Шаг Т-образных пазов |
мм |
250 |
||
|
Мощность двигателя оси V |
кВт |
7,5 |
||
|
Мощность двигателя оси B |
кВт |
7,5 |
||
|
Габаритные размеры (ДхШхВ) |
мм |
5060х2515х1020 |
5150х3000х1050 |
6300х3000х1160 |
|
Масса |
кг |
22000 |
23000 |
36000 |
